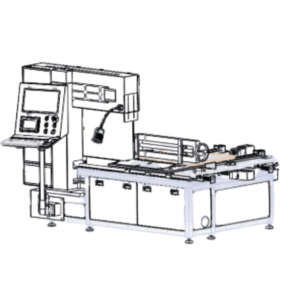

آلة قطع الأسلاك الكاشطة HX6060LNC
تستخدم هذه الآلة سلكًا كاشطًا بحلقة ماسية عالية السرعة كأداة قطع لمعالجة المواد مثل الجرافيت ومركبات الكربون والكربون والسيراميك دون الحاجة إلى سائل القطع.
- وصف
- التكوين والمكونات الرئيسية
- الاختلافات الرئيسية: HX6060LNC مقابل HX6060LNCA
- قائمة المكونات الرئيسية
- المعلمات التقنية
الميزات الرئيسية:
- يتيح تكوين الإحداثيات المستطيلة ثنائي المحور XY وظائف التقطيع التلقائية
- يعمل منفذ استخراج الغبار الموجود أسفل منطقة القطع على تقليل تدفق الغبار من منطقة القطع
- يمكن أن يتصل خط أنابيب جمع الغبار الداخلي بخط أنابيب الضغط السلبي لنظام تجميع الغبار المركزي الخارجي
- حاوية واقية كاملة متضمنة
مبدأ العمل
- يحقق السلك الكاشط الحلقي المطلي بالماس الدقيق قطع المواد من خلال حركة عالية السرعة مدفوعة بآلية الأسلاك
- XY آلية الحركة الخطية اللولبية ذات المحور المزدوج
- محور الحركة مدفوع بمحركات السائر
- PLC + HMI + نظام قطع الأسلاك NC
- نظام تشحيم الزيت اليدوي
- مجهزة بمنفذ لاستخراج الغبار مقاس 100 مم، ويمكن توصيلها عبر خط أنابيب بنظام جمع الغبار المركزي لورشة العمل
ملخص
HX6060LNC هو نسخة مغلقة مع:
- حاوية أمان كاملة لاحتواء الغبار
- عجلات توجيه أصغر (250 ملم مقابل 350 ملم)
- سرعة السلك أقل (60 م/ث مقابل 84 م/ث)
- محرك أكثر قوة (2.2 كيلو واط مقابل 1.5 كيلو واط)
- مساحة أكثر إحكاما (2200×2200 ملم مقابل 2380×1880 ملم)
- مصممة لأنظمة الطاقة 60 هرتز
HX6060LNCA هو نسخة عالية السرعة مع:
- عجلات توجيه أكبر لسرعات أعلى
- قدرة سرعة سلك أسرع 40%
- تصميم محرك أكثر كفاءة
- أكثر ملاءمة للإنتاج بكميات كبيرة
- مصممة لأنظمة الطاقة 50 هرتز
التكوين والمكونات الرئيسية
| تخصيص | تفاصيل |
|---|---|
| اسم المعدات | آلة قطع الأسلاك الكاشطة الحلقية |
| نموذج | HX6060LNC |
| ماركة | دونغه ساينس |
| الشركة المصنعة | شركة شنغهاي دونغه للتكنولوجيا الكهروميكانيكية المحدودة. |
| المادة الرئيسية | الهيكل الصلب |
| كائن المعالجة | الجرافيت المتوازن |
الاختلافات الرئيسية: HX6060LNC مقابل HX6060LNCA
| ميزة | HX6060LNC | HX6060LNCA |
|---|---|---|
| نظام نورث كارولاينا | PLC + HMI + قطع الأسلاك NC | نظام PLC + NC |
| قطع الملف الشخصي | نعم (مذكور صراحة) | ✓ نعم (إمكانية الملف الشخصي ثنائي الأبعاد) |
| الضميمة الواقية | ✓ حاوية واقية كاملة متضمنة | 1 لم يذكر |
| دليل قطر العجلة | 250 ملم | 350 ملم |
| سرعة السلك | 60 م/ث كحد أقصى | 84 م/ث كحد أقصى |
| طول السلك | ~4476 ملم | ~4990 ملم |
| محرك الطاقة | 2.2 كيلو واط | 1.5 كيلو واط |
| أبعاد المعدات | 2200×2200×1900 ملم | 2380×1880×1900 ملم |
| مصدر طاقة | AC380V 60 هرتز | AC380V 50 هرتز |
قائمة المكونات الرئيسية
| مكون | المعلمات الرئيسية | ماركة | وحدة | الكمية |
|---|---|---|---|---|
| الإطار/النقل | هيكل فولاذي دقيق | دونغه | تعيين | 1 |
| آلية لقط الشغل | هيكل فولاذي دقيق | دونغه | تعيين | 1 |
| إطار سلكي | المكون الهيكلي الدقيق | دونغه | تعيين | 1 |
| منفذ استخراج الغبار الرئيسي | صفائح معدنية | دونغه | تعيين | 1 |
| الضميمة الواقية الكاملة | صفائح معدنية | دونغه | تعيين | 1 |
| مجموعة السكك الحديدية الدليل الخطي | السكك الحديدية الدليل الخطي | محلي | تعيين | 4 |
| طقم براغي الكرة الدقيقة | الكرة المسمار | محلي | تعيين | 2 |
| دليل مجموعة الإسكان تحمل العجلة | تحمل السكن | دونغه | تعيين | 4 |
| دليل محامل العجلات | محامل دقيقة | NSK أو SKF | قطعة | 8 |
| المكونات الهوائية | اسطوانات/صمامات ملف لولبية/منظم ضغط/صمامات يدوية، إلخ. | Airtech/ما يعادلها | دفعة | 1 |
| PLC ووحدات التمديد | وحدة تحكم المنطق القابلة للبرمجة | ميتسوبيشي/إنوفانس/ما يعادلها | تعيين | 1 |
| شاشة تعمل باللمس | شاشة تعمل باللمس | محلي | تعيين | 1 |
| محرك محرك الأسلاك والعاكس | محرك وعاكس غير متزامن يعمل بالتيار المتردد IP55 | محلي | تعيين | 1 |
| التحكم في المحرك والسائق | محرك السائر | ياكو/ليساي/ما يعادلها | تعيين | 2 |
| المكونات الكهربائية | حماة/تتابع/مفاتيح/مقابض، إلخ. | ديليكسي/شينت/شنايدر/ما يعادلها | دفعة | 1 |
| عجلات الدليل | ©250 | دونغه | قطعة | 4 |
| سلك جلخ | 4476-80 | دونغه | قطعة | 1 |
المعلمات التقنية
المواصفات الفنية لآلة قطع الأسلاك الحلقية HX6060LNC
| لا. | عنصر | المعلمة التقنية |
|---|---|---|
| 1 | الحد الأقصى لطول قطعة العمل (مم) | 600 |
| 2 | الحد الأقصى لعرض قطعة العمل (مم) | 600 |
| 3 | الحد الأقصى لارتفاع قطعة العمل (مم) | 600 |
| 4 | طاولة العمل X-axis Travel (مم) | 600 |
| 5 | طاولة العمل على المحور Y للسفر (مم) | 600 |
| 6 | طول السلك الكاشطة (مم) | تقريبا. 4476 |
| 7 | قطر الأسلاك الكاشطة (مم) | 0.35-1.0 |
| 8 | مواصفات عجلة الدليل | القطر 250 ملم |
| 9 | رقم أخدود عجلة الدليل | 4 |
| 10 | سرعة السلك (م/ثانية) | 60 كحد أقصى |
| 11 | محرك القيادة القوة (كيلوواط) | 2.2 |
| 12 | السرعة القصوى لمحرك القيادة (RPM) | 2840 |
| 13 | جدول العمل المحور السيني الحد الأدنى للتغذية (مم) | 0.01 |
| 14 | جدول العمل Y-المحور الحد الأدنى للتغذية (مم) | 0.01 |
| 15 | دقة تحديد المواقع المتكررة للمحور السيني على طاولة العمل (مم) | ±0.02/300 |
| 16 | دقة تحديد المواقع المتكررة للمحور Y على طاولة العمل (مم) | ±0.02/300 |
| 17 | القدرة على قطع الملف الشخصي | نعم |
| 18 | قطر منفذ تجميع الغبار (مم) | 100 |
| 19 | إجمالي استهلاك طاقة الماكينة (كيلوواط) | 5 |
| 20 | مصدر الطاقة (ثلاث مراحل وخمسة أسلاك) | AC380V 60 هرتز |
| 21 | مصدر الهواء (MPa) | 0.6 |
| 22 | أبعاد المعدات L×W×H (مم) | تقريبا. 2200×2200×1900 |
| 23 | إجمالي وزن الماكينة (كجم) | تقريبا. 1800 |
