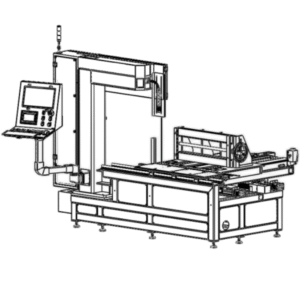

Máquina corte serra fio HX8080LNC
Esta máquina usa uma serra de fio de anel de diamante móvel de alta velocidade como ferramenta de corte para cortar grafite, compósitos carbono-carbono, cerâmica e outros materiais que não requerem fluido de corte durante o processamento.
Equipado com configuração de coordenadas retangulares de dois eixos XY, ele pode realizar funções automáticas de fatiamento e perfil.
Uma porta de sucção de poeira é instalada abaixo da área de corte para reduzir o transbordamento de poeira da zona de corte O equipamento é equipado internamente com tubos de coleta de poeira que podem ser conectados a tubulações de pressão negativa do sistema central externo de coleta de poeira.
Descrição do Equipamento e Configuração Principal
- Nome do equipamento: Máquina corte serra fio anel
- Modelo do equipamento: HX8080LNC
- Marca de Equipamentos: DongheScience
- Fabricante: Shanghai Donghe Mecânica & Elétrica Technology Co Ltd.
- Dimensões do produto: Comprimento × Largura × Altura (mm) = 3000 × 2600 × 2200
- Material Principal: Aço
- Objeto de processamento: Grafite isostática
- Princípio de funcionamento:
- A serra de fio de anel galvanizado com micropó de diamante se move em alta velocidade acionada por mecanismo de corrida de fio para obter corte de material
- XY mecanismo de movimento linear do parafuso da esfera do trilho de guia de dois eixos
- Eixos de movimento acionados por motores de passo
- Controle PLC + sistema de controle de corte de fio NC
- Sistema de lubrificação por injeção manual de óleo
- Equipado com a porta de sucção de poeira de ¶100 mm, pode ser conectado ao pipeline central de coleta de poeira na oficina de instalação através de tubos
Principais recursos e vantagens
- Alta Precisão: Repetir precisão de posicionamento de ± 0,02 mm em ambos os eixos X e Y
- Processamento versátil: Adequado para grafite, compósitos carbono-carbono e cerâmica
- Sistema de coleta de poeira: Coleção de poeira integrada com porta de 100 mm de diâmetro
- Controle Avançado: Sistema de controle PLC + NC para operação precisa
- Envelope de trabalho grande: Acomoda peças de trabalho de até 800×800×800 mm
- Corte de alta velocidade: Velocidade da serra de fio até 84 m/seg
- Componentes de qualidade: Rolamentos premium (NSK/SKF) e componentes elétricos confiáveis
- Segurança: Cobertura protetora completa para segurança do operador
Aplicações
Esta máquina de corte de serra de arame é projetada especificamente para corte de precisão de materiais duros e quebradiços, particularmente grafite isostática É amplamente utilizada em indústrias que exigem processamento de material de alta precisão, incluindo:
- Fabricação de eletrodos de grafite
- Indústria de semicondutores
- Componentes aeroespaciais
- Processamento avançado de cerâmica
- Materiais compósitos carbono-carbono
Lista de componentes e peças principais
| Nome | Parâmetros Principais | Marca | Unidade | Quantidade |
|---|---|---|---|---|
| Quadro/Carruagem | Estrutura de aço de precisão | Donghe | Definir | 1 |
| Mecanismo de fixação da peça de trabalho | Estrutura de aço de precisão | Donghe | Definir | 1 |
| Frame | Componente estrutural de precisão | Donghe | Definir | 1 |
| Porta de sucção de poeira principal | Chapa metálica | Donghe | Definir | 1 |
| Tampa protetora completa | Chapa metálica | Donghe | Definir | 1 |
| Kit trilho guia linear | Trilho guia linear | Doméstico | Definir | 4 |
| Kit parafuso precisão | Parafuso esfera | Doméstico | Definir | 2 |
| Kit assento rolamento roda guia | Assento rolante | Donghe | Definir | 4 |
| Rolamento roda guia | Rolamento precisão | NSK ou SKF | Peça | 8 |
| Componentes pneumáticos | Cilindro/Válvula solenóide/Válvula reguladora de pressão/Válvula manual, etc. | Marca Airtac/Equivalente | Lote | 1 |
| PLC e módulo de expansão | Controlador lógico programável | Mitsubishi/Inovance/Outras marcas equivalentes | Definir | 1 |
| Tela sensível ao toque | Tela sensível ao toque | Doméstico | Definir | 1 |
| Motor e inversor de acionamento de fio | Motor e inversor assíncrono IP55 AC | Doméstico | Definir | 1 |
| Motor de controle e motorista | Motor de passo | YAKO/Leadshine | Definir | 2 |
| Componentes elétricos | Protetor/Relé/Comutador/Nobe, etc. | Delixi/Chint/Schneider ou marcas equivalentes | Lote | 1 |
| Roda guia | 350 | Donghe | Peça | 4 |
| Serra fio | 5356-80 | Donghe |
Especificações Equipamento
HX8080LNC Máquina de corte de fio de anel Parâmetros técnicos
| Não. | Item | Parâmetro Técnico |
|---|---|---|
| 1 | Comprimento máximo da peça de trabalho (mm) | 800 |
| 2 | Largura máxima da peça (mm) | 800 |
| 3 | Altura máxima da peça (mm) | 800 |
| 4 | Viagem do eixo X da mesa de trabalho (mm) | 800 |
| 5 | Viagem do eixo Y da mesa de trabalho (mm) | 800 |
| 6 | Comprimento da serra de fio (mm) | Aproximadamente. 5862 |
| 7 | Diâmetro da serra de fio (mm) | 0,35~1,0/1,8/4,0 (três tipos de rodas guia) |
| 8 | Especificação da roda guia | Diâmetro 350 mm |
| 9 | Número de ranhuras da roda guia | 4 |
| 10 | Velocidade da serra de fio (m/seg) | 84 máx. |
| 11 | Potência do motor de acionamento (kW) | 2.2 |
| 12 | Movimentação da velocidade máxima do motor (RPM) | 2840 |
| 13 | Alimentação mínima do eixo X da mesa de trabalho (mm) | 0.01 |
| 14 | Alimentação mínima do eixo Y da mesa de trabalho (mm) | 0.01 |
| 15 | Worktable X-eixo repete a precisão de posicionamento (mm) | ±0,02 |
| 16 | Worktable precisão do posicionamento da repetição do eixo Y (mm) | ±0,02 |
| 17 | Diâmetro da porta de coleta de poeira (mm) | 100 |
| 18 | Consumo total de potência (kW) | 5 |
| 19 | Fonte de alimentação (cinco fios trifásicos) | AC380V 50Hz |
| 20 | Fonte de ar (MPa) | 0.6 |
| 21 | Dimensões externas do equipamento (L×W×H) (mm) | Aproximadamente. 3200×2600×2200 |
| 22 | Peso total (kg) | Aproximadamente. 3000 |
