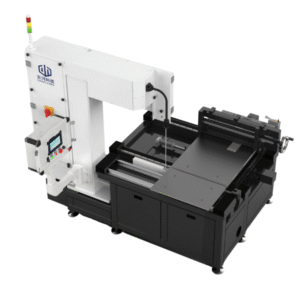

Máquina cortadora de sierras de alambre HX8080LNC

Esta máquina utiliza una sierra de alambre de diamante móvil de alta velocidad como herramienta de corte para cortar grafito, compuestos de carbono-carbono, cerámicas y otros materiales que no requieren fluido de corte durante el procesamiento.

Equipado con una configuración de coordenadas rectangulares de dos ejes XY, puede realizar funciones automáticas de corte y perfilado.

Se instala un puerto de succión de polvo debajo del área de corte para reducir el desbordamiento de polvo de la zona de corte. El equipo está equipado internamente con tuberías de recolección de polvo que se pueden conectar a tuberías de presión negativa del sistema central externo de recolección de polvo.

Descripción del equipo y configuración principal

Nombre del equipo: Máquina cortadora de sierras de alambre anular
Modelo de equipo: HX8080LNC
Marca del equipo: DongheCiencia
Fabricante: Shanghai Donghe Tecnología mecánica y eléctrica Co., Ltd.
Dimensiones del producto: Largo × Ancho × Alto (mm) = 3000 × 2600 × 2200
Material principal: Acero
Objeto de procesamiento: Grafito isostático
Principiul de lucru:
- La sierra de alambre anular galvanizada con micropolvo de diamante se mueve a alta velocidad impulsada por un mecanismo de alambre para lograr el corte del material
- Mecanismo de movimiento lineal de husillo de bolas con riel guía de dos ejes XY
- Ejes de movimiento accionados por motores paso a paso
- Control PLC + sistema de control de corte de alambre NC
- Sistema de lubricación por inyección manual de aceite
- Equipado con un puerto de succión de polvo de <100 mm, se puede conectar a través de tuberías a la tubería central de recogida de polvo en el taller de instalación

Características y ventajas clave

Alta precisión: Repita la precisión del posicionamiento de ±0,02 mm en los ejes X e Y
Procesamiento versátil: Adecuado para grafito, compuestos carbono-carbono y cerámica
Sistem de colectare a prafului: Recogida de polvo integrada con puerto de 100 mm de diámetro
Control Advanced: Sistema de control PLC + NC para un funcionamiento preciso
Sobre de trabajo grande: Tiene capacidad para piezas de trabajo de hasta 800×800×800mm
Corte de alta velocidad: Velocidad de la sierra de alambre de hasta 84 m/seg
Componentes de calidad: Rodamientos premium (NSK/SKF) y componentes eléctricos confiables
Seguridad: Funda protectora completa para la seguridad del operador

Aplicaciones

Esta máquina cortadora de sierra de alambre está diseñada específicamente para el corte de precisión de materiales duros y quebradizos, particularmente grafito isostático. Se utiliza ampliamente en industrias que requieren procesamiento de materiales de alta precisión, entre ellas:

Fabricación de electrodos de grafito
Industria de semiconductores
Componentes aeroespaciales
Procesamiento cerámico avanzado
Materiales compuestos carbono-carbono

Lista de componentes y piezas principales

Nombre	Parámetros principales	Marca	Unidad	Cantidad
Estructura/carruaje	Estructura de acero de precisión	Donghe	Establecer	1
Mecanismo de sujeción de piezas de trabajo	Estructura de acero de precisión	Donghe	Establecer	1
Estructura de alambre	Componente estructural de precisión	Donghe	Establecer	1
Puerto principal de succión de polvo	Chapa	Donghe	Establecer	1
Funda protectora completa	Chapa	Donghe	Establecer	1
Kit de carril guía lineal	Carril guía lineal	Doméstico	Establecer	4
Kit de tornillos de precisión	Tornillo de bola	Doméstico	Establecer	2
Kit de asiento con cojinete de rueda guía	Asiento de cojinete	Donghe	Establecer	4
Rodamiento de rueda guía	Rodamiento de precisión	NSK o SKF	Pieza	8
Componentes neumáticos	Cilindro/Válvula solenoide/Válvula reguladora de presión/Válvula manual, etc.	Airtac/marca equivalente	Lote	1
PLC y módulo de expansión	Controlador lógico programable	Mitsubishi/Inovance/Otras marcas equivalentes	Establecer	1
Pantalla táctil	Pantalla táctil	Doméstico	Establecer	1
Motor de accionamiento por cable e inversor	Motor e inversor asíncrono IP55 AC	Doméstico	Establecer	1
Motor de control y conductor	Motor paso a paso	YAKO/Líder	Establecer	2
Componentes eléctricos	Protector/Relay/Switch/Knob, etc.	Delixi/Chint/Schneider o marcas equivalentes	Lote	1
Rueda guía	<350	Donghe	Pieza	4
Sierra de alambre	5356-80	Donghe

Especificaciones del equipo

Parámetros técnicos de la máquina cortadora de alambre anular HX8080LNC

No.	Artículo	Parámetro técnico
1	Longitud máxima de la pieza de trabajo (mm)	800
2	Ancho máximo de pieza de trabajo (mm)	800
3	Altura máxima de la pieza de trabajo (mm)	800
4	Recorrido del eje X de la mesa de trabajo (mm)	800
5	Recorrido del eje Y de la mesa de trabajo (mm)	800
6	Longitud de la sierra de alambre (mm)	Aprox. 5862
7	Diámetro de la sierra de alambre (mm)	0,35~1,0/1,8/4,0 (tres tipos de ruedas guía)
8	Especificación de la rueda guía	Diámetro 350 mm
9	Número de ranuras de rueda guía	4
10	Velocidad de la sierra de alambre (m/seg)	84 máx
11	Potencia del motor de accionamiento (kW)	2.2
12	Velocidad máxima del motor de accionamiento (RPM)	2840
13	Mesa de trabajo Alimentación mínima del eje X (mm)	0.01
14	Mesa de trabajo Alimentación mínima del eje Y (mm)	0.01
15	Precisión de posicionamiento repetido del eje X de la mesa de trabajo (mm)	±0,02
16	Precisión de posicionamiento repetido del eje Y de la mesa de trabajo (mm)	±0,02
17	Diámetro del puerto de recogida de polvo (mm)	100
18	Consumo total de energía (kW)	5
19	Fuente de alimentación (trifásica de cinco hilos)	AC380V 50Hz
20	Fuente de aire (MPa)	0.6
21	Dimensiones exteriores del equipo (L×W×H) (mm)	Aprox. 3200×2600×2200
22	Peso total (kg)	Aprox. 3000
