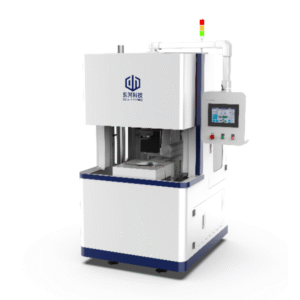

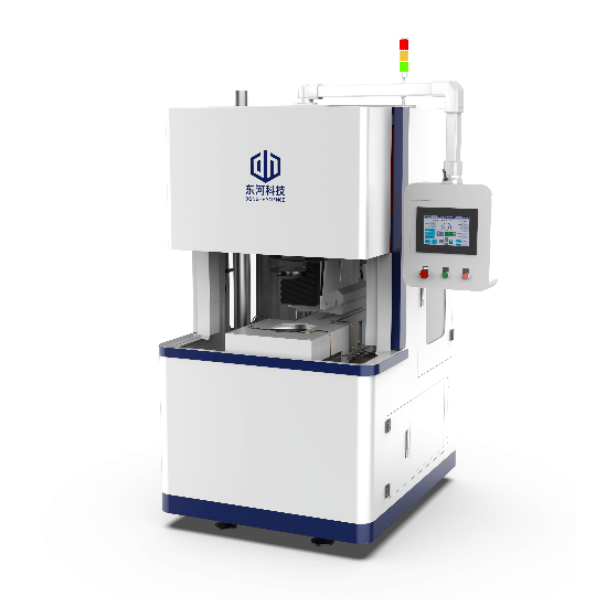

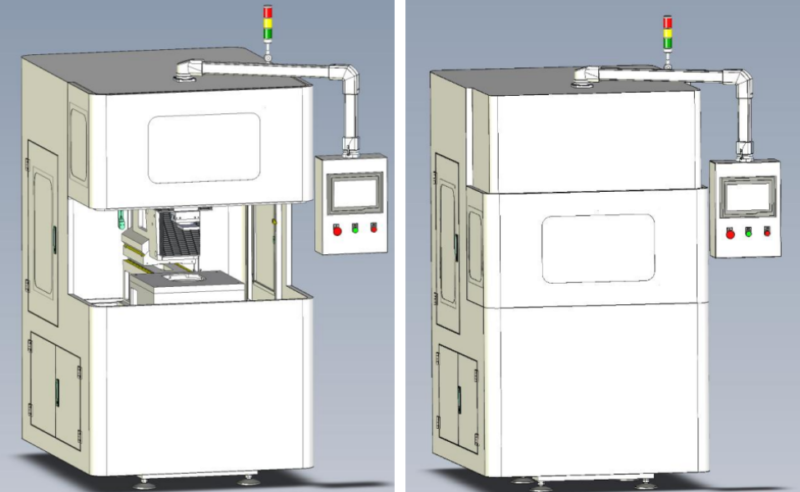

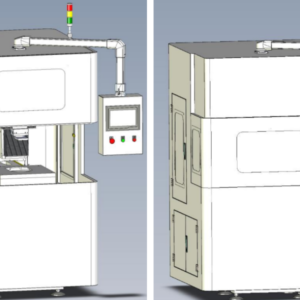

Вертикальная машина для внутренних нарезки J5010H
J5010H - это прецизионная вертикальная машина для внутреннего нарезки, в которой для резки заготовок используется внутреннее круглое лезвие, покрытое алмазным порошком. Он в первую очередь предназначен для высокоточного нарезки хрупких материалов, включая кристаллы, керамику, драгоценные камни и стекло.
Оборудование состоит из следующих основных компонентов: основание машины, система шпинделей, система оси Z, система оси X, система смазочно-охлаждающей жидкости и защитная система.
При работе заготовка фиксируетс на компоненте оси Z, Система оси X приводит в движение компонент оси Z, тем самым перемеща заготовку радиально вдоль оси X от центра быстроходного вращающегос внутреннего круглого лезви, достига точного резани заготовки.
Главный Шпиндель
Вертикальная конструкция шпинделя с прецизионными шарикоподшипниками Приводят в движение малошумящим двигателем через плоский ремень, обеспечивая плавное высокоскоростное вращение с высокой точностью, сильной жесткостью и длительным сроком службы.Двигатель привода с переменной частотой с регулируемыми настройками скорости и плавным ускорением/замедлением.
Компонент Z-оси корма
Подающий компонент, также известный как система оси Z, приводит подачу заготовки в направлении толщины среза с выбираемым направлением подачи. Он оснащен двухосным механизмом регулировки угла поворота для регулировки положения режущей поверхности и ориентации кристалла после установки заготовки. Подача осуществляется с помощью серводвигателя, прецизионного соединения и высокоточного шарикового винта с использованием высокоточных линейных направляющих для точной подачи заготовки. Механизм регулировки ориентации кристалла обеспечивает регулировку угла наклона вперед, назад, влево и вправо с одноосевой регулировкой поворота 0~±7°.
Компонент подачи для резки по оси X
Приводит заготовку в горизонтальное движение вдоль радиального направления от центра диска лопатки для достижения резки заготовки Подвижная платформа работает на высокоточных линейных направляющих, с серводвигателем, приводящим вращение винта через высокоточный редуктор Эта система передачи отличается высокой точностью, стабильной работой, компактной структурой. скорость перемещения, скорость резки, и скорость возврата могут быть произвольно установлены в заданных диапазонах.
Система управления
Система управления сенсорным экраном PLC + HMI.
Список основных компонентов и деталей
|
Компонент |
Бренд |
Единица |
Количество |
|
Экран дисплея (12 дюймов) |
Куньлунь |
Набор |
1 |
|
ПЛК |
Мицубиси |
Набор |
1 |
|
Серводвигатель с горизонтальным движением |
Инветен |
Набор |
1 |
|
Серводвигатель с вертикальной подачей |
Инветен |
Набор |
1 |
|
Горизонтальная направляющая рельса |
ФЗС |
Набор |
2 |
|
Вертикальный направляющий рельс |
ФЗС |
Набор |
2 |
|
Инвертор частоты |
Инветен |
Набор |
1 |
|
Главный Шпиндельный Мотор |
Гуаньшунь |
Набор |
1 |
|
Машинная база |
Изготовленный На Заказ |
Набор |
1 |
|
Основной корпус Z-оси |
Изготовленный На Заказ |
Набор |
1 |
|
Главный корпус шпинделя |
Изготовленный На Заказ |
Набор |
1 |
Технические характеристики
|
Нет. |
Пункт |
Спецификация |
|
1 |
Максимальный диаметр резки заготовки (мм) |
Φ100 |
|
2 |
Максимальная длина резки заготовки (мм) |
350 |
|
3 |
Внутренняя спецификация круглого лезвия (OD × ID) (мм) |
Φ422 × Φ152 |
|
4 |
Диапазон установки толщины среза (мм) |
0.001 ♪ 80.000 |
|
5 |
Количество срезов Диапазон настройки |
0 — 500 0 — 0 000 — 0 000 (00) 500 0 00 00 00 00 00 00 00 00 00 00 00 00 000 00 00 00 00 00 00 00 00 00 0 00 0 00 0 0 0 00 0 0 0 0 0 0 0 0 0 0 0 0 0 500 0 0 0 0 0 0 0 500 2 00 0 0 0 0 0 0 500 0 0 0 |
|
6 |
Диапазон установки толщины головки среза (мм) |
0.001 ♪ 80.000 |
|
7 |
Корм с минимальной толщиной среза (мм) |
0.001 |
|
8 |
Точность позиционирования повторяемости винта (мм) |
±0,002 |
|
9 |
Диапазон вращения Z-Axis — влево/вправо: ±7°, спереди/назад: ±7° |
±7° |
|
10 |
Скорость главного шпинделя (об/мин) |
0 — 2200 0 — 0 — 2200 0 — 2200 0 00 2200 0 00 2200 0 00 00 2200 0 00 2200 0 2200 0 2200 0 2200 0 2200 0 22 2200 0 0 0 0 0 0 0 0 2200 0 22 2200 0 0 0 0 0 222 22000 0 0 0 0 0 222 22 000 0 2 00 0 0 0 |
|
11 |
Точность угла направления X/Z |
≤±3′ |
|
12 |
Скорость подачи движущейся платформы (скорость вырезания) (мм/мин) |
0,06 北 200 |
|
13 |
Скорость возврата движущейся платформы (мм/мин) |
0,06 い900 0,06 900 |
|
14 |
Параллелизм резки (стекло) (Φ50) (мм) |
≤0,005 |
|
15 |
Мощность главного двигателя (КВт) |
1.5 |
|
16 |
Источник питания |
AC380V, 50 Гц |
|
17 |
Емкость охлаждающей жидкости (L) |
80 |
|
18 |
Оборудование Внешние размеры (L × W × H) (мм) |
1200 × 1500 × 2400 |
|
19 |
Вес оборудования (кг) |
Приблизительно 1600 |
|
20 |
Рабочая среда |
Температура: 20±4°С, Влажность: 40%~80%, Давление воздуха: 86~106Kpa |
