Corte de wafer SiC: parâmetros de processo e melhores práticas

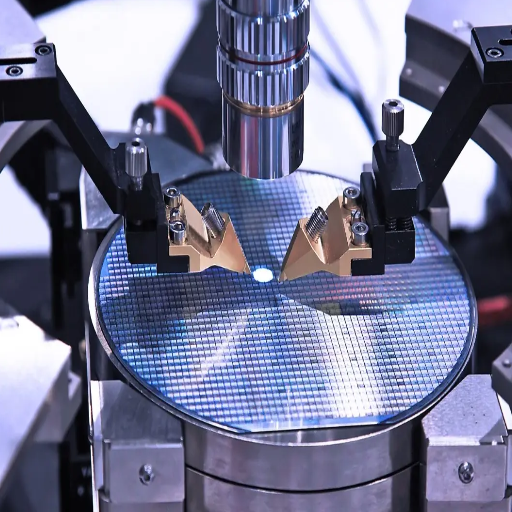

Introdução ao corte de wafer SiC

Cortar uma bolacha do carboneto de silicone (SiC) é uma operação imperativa e delicada ao produzir estruturas do semicondutor Ajuda a salvaguardar a construção forte do material com o mínimo desperdício possível Isto é serrar basicamente mecânico ou corte do laser, projetado, contudo, para lidar com a dureza e a fragilidade de SiC. A velocidade de corte, o material da lâmina, e os factores refrigerando estão entre as questões chaves que precisam de ser abordadas durante o corte O corte da bolacha de SiC executado com a ajuda destes parâmetros ajuda em conseguir as dimensões desejadas e o revestimento de superfície de uma bolacha que seja geralmente bastante importante para outros processos como o lustro e a fabricação de dispositivos.

Visão geral das propriedades do material SiC (carboneto de silício)

O Carboneto de Silício (SiC), sendo um composto reconhecido por uma ampla gama de propriedades em sua físico-química, não escapa à atenção dos pesquisadores em termos de novas possibilidades em domínios eletrônicos e industriais Por exemplo, o SiC é caracterizado por um grande bandgap de cerca de 3,2 eV e é capaz de operar em temperaturas, tensões e faixas de frequência muito altas Possui alta condutividade térmica (cerca de 3,7 W/cm·K) e, portanto, boas propriedades de dissipação de calor, que são importantes para a eletrônica de potência As bolachas de SiC, por outro lado, são inerentemente duras com um valor de dureza de 9 na escala de Mohs e alta resistência à tração; assim, elas têm alta resistência ao desgaste e à corrosão.

Além disso, a estabilidade química do SiC é notavelmente alta mesmo nas condições mais perigosas, graças à sua baixa resistência contra a oxidação e outros tipos de degradação química E neste contexto de dispositivos energeticamente eficientes, a baixa constante dielétrica e a alta intensidade do campo elétrico contribuem para o melhor desempenho dos sistemas baseados em SiC. O avanço e a aplicação desses recursos incentivaram indústrias como automóveis elétricos, fontes renováveis de energia, transporte aéreo e comunicações a abraçar o material e, como resultado, o SiC tornou-se um componente integral na tecnologia futura.

Importância da Precisão em Processos de Corte de Bolachas

Garantir a qualidade e o desempenho dos dispositivos semicondutores exige um alto nível de precisão nos processos de corte de wafer de silício O corte a níveis de alta precisão leva ao uso e produção eficiente de materiais dentro dos limites de tolerância de microfissuras ou lascas e, o mais importante, alcançar consistência nas dimensões das wafers, uma vez que é importante nos processos que se seguem Houve melhorias nas técnicas de corte, como serragem de fio diamantado e corte a laser, e isso permite a obtenção de níveis mais altos de precisão e eficiência, portanto, as wafers produzidas são mais finas e uniformes, quase sem danos Tais desenvolvimentos têm um impacto direto no desempenho dos dispositivos e no custo de fabricação, o que explica por que a precisão é de extrema importância no progresso da tecnologia de semicondutores.

Aplicações de wafers SiC em eletrônicos de alta potência e outras indústrias

Não é de admirar que as bolachas de carboneto de silício (SiC) desempenhem um papel fundamental no desenvolvimento de dispositivos eletrónicos de alta potência (isto é atribuído principalmente às características elétricas e térmicas de destaque exibidas pelo material Exemplos de componentes SiC incluem MOSFETs e díodo Schottky, que têm uma variedade de aplicações de alta demanda que exigem alta eficiência e confiabilidade A utilização de SiC em veículos elétricos (VEs) pela indústria automotiva permite que o trem de força seja compacto, tem menos perdas no sistema, e permite percorrer uma distância maior Da mesma forma, as tecnologias renováveis de energia, ou seja, as formas fotovoltaica e eólica, têm aplicações de SiC a fim de melhorar a eficiência na transformação de energia e reduzir o desperdício da energia gerada.

Além das aplicações acima, o SiC é adicionalmente aplicável na maioria das indústrias onde existem altas temperaturas ou altas tensões A estabilidade térmica e a condutividade térmica excepcionalmente altas o tornam um material perfeito para aplicações com baixo consumo de energia, como servidores, bombas e equipamentos Em sistemas compactos e robustos, os setores aeroespacial e de defesa instalam materiais SiC para dispositivos funcionais em ambientes hostis A ampla gama de aplicações aponta para a importância do efeito das tecnologias de corte de wafer sic em melhorias eletrônicas e de potencial energético.

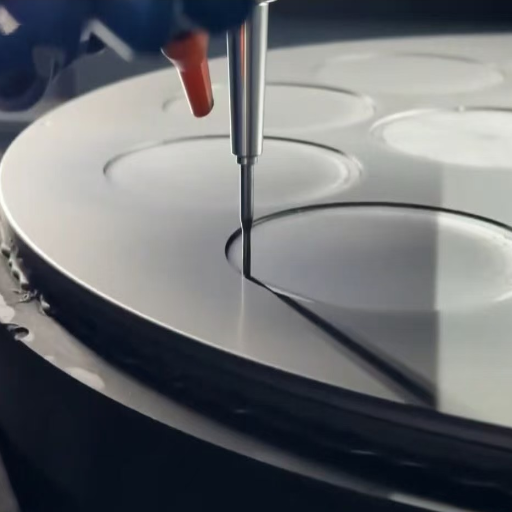

Principais desafios no corte de wafer SiC

O corte de bolacha SiC tem inúmeras restrições que se apresentam por causa da dureza e fragilidade do material SiC. Considerando sua alta dureza mecânica de 9,2 na escala de Mohs, a ferramenta de diamante se desgasta muito rápido, e tais ferramentas de corte são supostas serem feitas de uma camada de diamante, o que, no entanto, aumenta o custo de produção A natureza frágil do SiC também aumenta a probabilidade de microfissuras ou lascas durante a realização do próprio corte, afetando assim a integridade da bolacha e o rendimento Também é difícil de cortar devido à geração de calor durante o processo, levando a dificuldades, particularmente porque o SiC é um bom condutor térmico e, portanto, o calor precisa ser evacuado para evitar esse problema Assim, a fabricação de bolacha de alta qualidade só é alcançável através da otimização de elementos e procedimentos de corte, incorporando a seleção de material da ferramenta e medidas de resfriamento apropriadas.

Dureza e fragilidade do material SiC

Um dos materiais mais resistentes na natureza e na indústria é o carboneto de silício (SiC), cuja dureza é superada apenas por algumas escamas circundantes da escala de Mohs, cerca de 9,2. a tremenda dureza do carboneto de silício é devida à sua estrutura cristalina, onde o silício e o carbono estão fortemente ligados um ao outro Esta característica do material da ferramenta de corte inclui vantagens e limitações, entre as quais está a incapacidade de deformação plástica excessiva durante o carregamento Esta natureza do material deu origem ao conceito de tensão induzida por ruptura uma vez que existem baixos deslizamentos ativos e uma maior tendência ao avanço da fratura sob tensão Portanto, os processos de fabricação de corte de wafer SiC exigem novos métodos avançados de processamento porque os tradicionais levarão a fratura indesejada sem indulgência nas dimensões do wafer.

Geração de Calor e Potencial Estresse Térmico

Corte de wafers de carboneto de silício (SiC) na fabricação acaba por ser uma fonte de calor, bem como usinagem de alta precisão tanto no desempenho quanto nos dispositivos de trabalho No entanto, este calor pode ser dissipado efetivamente devido à condutividade térmica relativamente alta do SiC em comparação com outros semicondutores O aumento local da temperatura é, no entanto, uma possibilidade, e pode precipitar o estresse térmico As tensões térmicas ocorrem em um material devido à falta de uniformidade nas expansões e contrações induzidas termicamente Essas tensões podem levar a danos na forma de rachaduras, mudanças na microestrutura ou até mesmo quebra do dispositivo Para evitar essas situações indesejáveis, o gerenciamento térmico adequado inclui soluções sofisticadas de resfriamento líquido ou TIMs não essenciais (Materiais de Interface Térmica) (Materiais de Interface Térmica) (Materiais de Interface Térmica) uma das medidas fundamentais necessárias em todas as etapas da construção e operação do dispositivo.

Danos superficiais e riscos de lascamento de bordas durante o corte

Uma vez que o carboneto de silício (SiC) é um material duro e quebradiço, o risco de danos superficiais e lascamento de arestas ao cortar o material é muito alto, Estes problemas são causados principalmente pelo uso de técnicas de usinagem convencionais que colocam fortes tensões mecânicas no material Tal lascamento de arestas é especialmente importante porque afeta a resistência e confiabilidade funcional dos componentes SiC. A fim de evitar estas preocupações, processos como serra diamantada de precisão, corte a laser e EDM de fio de alta precisão (usinagem por descarga elétrica) foram introduzidos a fim de minimizar o processo de subtração de material Além disso, ações de corte muito altas ou muito baixas são evitadas, e parâmetros de calor e resfriamento são controlados a fim de reduzir o estresse térmico e mecânico, e danos superficiais e de arestas ao material são minimizados o máximo possível O uso destas técnicas sofisticadas oferece proteção de dispositivos baseados em SiC para algumas das aplicações sugeridas.

Equipamentos e ferramentas essenciais para corte de wafer SiC

Existem muitas ferramentas e instalações necessárias no processo de corte de wafer SiC, a fim de garantir que seja feito de forma eficaz e precisa Utilizar uma serra de fio de diamante, que é eficaz no corte do material sem perda excessiva, é quase universal ao trabalhar com SiC por causa de sua dureza Além disso, retificadoras de precisão com abrasivos de diamante são outro MUST-have ao preparar superfícies de corte Além disso, tais lasers de alta energia são fundamentais em sistemas de laser porque permitem operações sem contato com materiais Outro bom método de realizar o corte puro seriam aqueles sistemas de jato de água aprimorados com partículas abrasivas Entre os sistemas de suporte disponíveis, as arruelas ultrassônicas ajudam a limpar as bolachas, o que ajudará a evitar contaminação durante as próximas etapas da fabricação Todas essas ferramentas ajudam a aumentar a precisão, reduzir o tempo e melhorar a saída no processamento das bolachas SiC.

Tipos de serras de corte e lâminas de diamante

Vários tipos de lâminas de diamante e serras de corte em cubos são usados no corte de wafer de silício devido ao seu desempenho preciso e eficaz Essas serras de corte em cubos são amplamente classificadas em sistemas manuais, semiautomáticos e totalmente automáticos As serras de corte em cubos totalmente automáticas são as mais preferidas na indústria de semicondutores, pois podem processar um grande número de wafers, têm alinhamento preciso pronto e podem ser usadas para lidar com wafers ultrafinos com quase nenhum dano.

As lâminas de diamante usadas em operações de corte em cubos diferem na construção, dependendo do que está sendo moldado, como bolachas de carboneto de silício (SiC) ou alguma outra coisa Todos os tipos de lâminas de diamante têm um dos seguintes: ligantes ligados a resina, ligados a metal ou galvanizados Para materiais macios que são propensos a lascar, lâminas ligadas a resina podem ser usadas, enquanto para materiais duros como SiC, lâminas ligadas a metal são mais úteis, pois não sofrem desgaste facilmente Essas lâminas são mais adequadas para aplicações com demandas rigorosas de precisão e onde a largura da incisão é muito importante, razão pela qual tais sistemas são bons em operações de semicondutores ou mecatrônica Ao escolher uma combinação de uma serra particular e um elemento de corte de lâmina de diamante apropriado, os problemas acima mencionados não existem, ou seja, não há desperdício de materiais devido ao corte excessivo e quebra precoce, e esse equipamento dura mais com o corte avançado atual das bolachas.

Papel da tecnologia de corte a laser

A tecnologia de corte a laser é hoje considerada um passo essencial no desenvolvimento de métodos modernos de produção, especialmente quando se trata das indústrias de semicondutores e microeletrônica. Esta tecnologia, que é uma técnica sem contato, abrange a aplicação de raios laser focados que cortam, perfuram ou gravam materiais com alta precisão sem aplicar forças indesejadas, mais adequados para melhorar os processos de materiais sensíveis, como silício, vidro e cerâmica. A utilização concisa do pulso curto ou de lasers pulsados muito curtos resulta em saída rápida dos processos sem quaisquer arestas ásperas ou muito calor afetado, como nos métodos convencionais.

Além disso, o corte a laser funciona para formas altamente complexas, bem como microfabricação muito precisa (por exemplo, até micrômetros) É aplicável em quase todos os métodos de fabricação, como corte de wafer SiC, fazer através de furos, texturização de superfície, etc., para componentes miniaturizados e eletrônica avançada A abordagem também permite o uso eficiente de materiais com desperdício mínimo, que é uma das principais preocupações dos atuais métodos de fabricação modernos No caso de o corte a laser ser empregado com a ajuda de automação, os níveis de eficiência e consistência são aumentados devido ao fato de ser uma ferramenta inestimável que pode ser usada em engenharia de precisão e instalações de fabricação de alto desempenho.

Importância dos sistemas de refrigeração e das ferramentas de curativo de lâminas

Elementos como sistemas de refrigeração e dressers de lâmina são essenciais para garantir que as operações de corte e moagem sejam produtivas, duradouras e precisas A presença de sistemas de refrigeração é crítica ao executar tarefas que envolvem usinagem, como corte de wafer SiC, garantindo que qualquer calor produzido não cause deformação térmica da ferramenta ou da peça de trabalho Eles também são úteis na limpeza dos cavacos e lubrificação da superfície para reduzir o atrito e as imperfeições que resultam em rugosidade A vida útil da ferramenta é importante reforçada pela aplicação do refrigerante correto, devido ao fato de que o refrigerante atinge o objetivo de correção de dimensão e evita danos à peça de trabalho.

Superfície abrasiva de corte e rebolos também deve ser vestido de tempos em tempos para restaurar seu desempenho Isso ocorre porque a superfície da roda pode ser entupida e não cortar, então o curativo se livra do acolchoamento para trazer partículas abrasivas finas para a superfície para corte uniforme e melhor desempenho Bom curativo da lâmina minimiza o perigo de desgaste do disco e prolonga o uso de ferramentas avançadas De nenhuma outra forma a precisão, a economia e a alta qualidade na fabricação de um nível tecnológico sem essas duas tecnologias.

Parâmetros do processo de corte de wafer SiC

Várias tecnologias sustentam a infraestrutura logística de corte de wafer SiC, mas no nível operacional, apenas alguns parâmetros definem a eficácia e a precisão dos cortes.

Taxa de alimentação ideal e velocidade de corte

Quando se trata do uso de máquinas CNC, as velocidades de corte e as taxas de alimentação são importantes para os processos de usinagem porque determinam a eficácia, precisão e tempo das ferramentas A taxa de alimentação descreve o comprimento do avanço da ferramenta de corte ou da peça de trabalho a cada revolução do fuso e é expressa em unidades que podem incluir polegadas por minuto (IPM).A determinação da taxa de alimentação ideal leva em consideração a força de corte, o desgaste das ferramentas, materiais e outros fatores, de modo a limitar a quebra do cortador e o desfiguramento da superfície.

A velocidade de Corte é frequentemente expressa em termos de pés de fresagem de superfície por minuto (SFM) ou metros/minuto (m/min) É afetada pela dureza do material da peça de trabalho, geometria da ferramenta hidráulica, aplicação de refrigerante, etc., e tem que ser determinada com precisão para evitar a geração de calor e garantir o corte eficaz da bolacha SiC.

Os fabricantes concentram-se em garantir que as empresas regulam as normas, o que significa que, para características dependentes de um material e das ferramentas, investem nas normas, fornecendo dados de referência dos gráficos de vários fabricantes de ferramentas, a fim de aplicar os níveis recomendados para um determinado material e ferramenta em questão A exatidão é inevitável em esferas de usinagem agressivas, uma vez que é a abordagem científica em combinação com suas práticas de operando que leva a tempos de ciclo aprimorados mais curtos, integridade da superfície e vida útil prolongada das ferramentas.

Estratégias de monitoramento e manutenção de desgaste de lâminas

Estratégias adequadas para monitoramento e manutenção do desgaste das lâminas são importantes para melhorar a produção de usinagem e prolongar a vida operacional das lâminas As estratégias às vezes envolvem tecnologias que incluem itens como sensores, que são instalados em grandes ferramentas para atividade em tempo real, e técnicas de aprendizado de máquina que dependem de mudanças nas condições de corte e comportamento dos padrões de desgaste unidirecional A avaliação visual ajuda a confirmar as condições das lâminas de forma mais significativa em combinação com dispositivos de medição por exemplo, microscópio e perfilômetro As estratégias tendem a adotar uma abordagem mais ampla, que consiste em re-afiar, por exemplo, limpar as lâminas para evitar o acúmulo de substância, e também seguir as instruções de operação fornecidas pelos fabricantes A manutenção preditiva, que pode ser realizada através do uso de análise de dados, é igualmente versátil o suficiente para começar a detectar falhas induzidas pelo desgaste, que interrompem as atividades produtivas e garantem a implantação eficiente de recursos em indústrias de produção exigentes.

Considerações sobre taxa de fluxo de refrigerante e controle de temperatura

É importante manter vazões e temperaturas adequadas do refrigerante para executar o processo de usinagem de forma eficaz e aumentar a vida útil da ferramenta de corte As vazões do refrigerante devem ser tão altas que o calor gerado devido ao corte ou moagem possa ser efetivamente removido; caso contrário, tensões térmicas seriam criadas dentro das ferramentas, e essas ferramentas quebrariam As vazões são normalmente determinadas pelo tipo de material processado, pela velocidade de corte e pela geometria da ferramenta para que a zona de corte seja lubrificada e resfriada uniformemente Da mesma perspectiva, uma faixa precisa de temperatura de operação evita a ebulição e mudanças extremas de viscosidade do refrigerante a um nível que afeta adversamente os processos Esses parâmetros, com a ajuda de aplicações aprimoradas de sensores, bem como automação, são continuamente controlados, a fim de manter as ferramentas e peças de trabalho intactas, na medida em que evitam sua distorção térmica e controle do processo, tanto quanto possível.

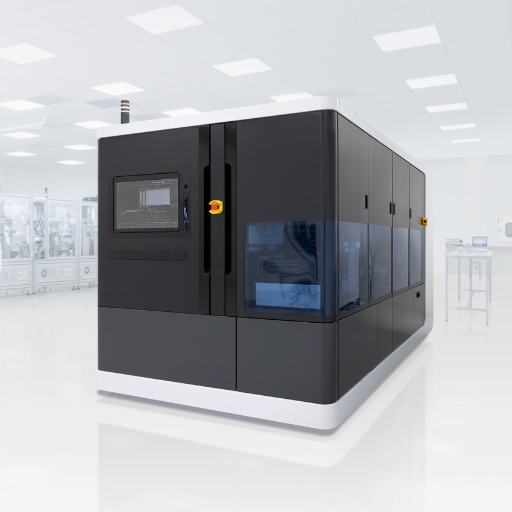

Melhores práticas para melhorar a qualidade e o rendimento do corte

Várias medidas e ferramentas básicas são aplicáveis para corte, onde a precisão dimensional é necessária para o corte de bolacha SiC. Para melhorar o desempenho das ferramentas de corte, só se usará as ferramentas e máquinas apropriadas, conforme ditado pelo material atual escolhido, usar um revestimento ideal e design de ferramenta, e garantir voltas de afiação dentro dos limites de produtividade Além disso, ajustes mecânicos devem ser garantidos ou mantidos com intervenção mínima Isso é para garantir que a máquina não saia da calibração, afetando a posição real e desejada Para conter o aumento da temperatura, particularmente se o uso de energia for obrigado a ser extremamente alto, lubrificantes e refrigerantes de alto desempenho devem ser usados para operações básicas de usinagem, integrando o uso de sistemas de monitoramento como sensores de vibração ou sensores de temperatura, a qualidade é controlada dentro de uma determinada faixa, pois avisos/alertas são recebidos cedo o suficiente e ajustes são feitos instantaneamente Mas o mais importante, é necessário ajustar a taxa de alimentação, velocidade de corte e profundidade de corte, que são simulados ou testados antes do trabalho real na usinagem da peça de trabalho. O corte e a otimização da bolacha SiC podem efetivamente melhorar os rendimentos de corte sem sacrificar a vida útil da ferramenta.

Estratégias para reduzir defeitos e microfissuras nas bordas

Estratégias eficazes que devem ser empregadas em qualquer tentativa de prevenir defeitos nas bordas e microfissuras incluem: usinagem meticulosa, escolha ideal de máquinas e o conjunto certo de parâmetros de processo No entanto, é importante entender o conceito básico de alavancagem, que envolve o uso de ferramentas de corte altamente especificadas equipadas com revestimentos apropriados (diamante ou cerâmico) para melhores cortes e diminuição do desgaste A aplicação adequada de lubrificação e refrigerante fornece uma solução eficaz para gerar menos calor e reduzir o desgaste no processo, o que de outra forma causa tensão superficial e subsequente fissuração Em alguns casos, as técnicas de fabricação assistida por laser ou vibração ultrassônica, no entanto, podem reduzir o estresse mecânico e, consequentemente, aumentar a precisão Para fins de minimizar irregularidades, o que poderia contribuir para defeitos, a ferramenta deve ser mantida no estado desejado através do uso de manutenção preventiva e calibração frequente. Finalmente, o controle das condições ambientais, incluindo isolamento de vibração de máquinas e regulação da temperatura dentro da área de trabalho, mitiga a geração de microfissuras e defeitos de borda no curso da produção.

Técnicas para maximizar a eficiência do uso de wafer

Minimizar o desperdício de wafers de silício no projeto é um objetivo primordial, para cuidar de organizar tudo de tal maneira que haja muito pouco desperdício de material Isso significa usar modelos matemáticos e trabalhar as quantidades exatas para a matriz e as áreas dos usuários Também garantindo o uso de redução sem kerf ou kerf, quando aplicável Há uma revisão consistente da taxa de rendimento, e ineficiências podem ser facilmente realizadas para ação corretiva oportuna Mais importante, essas estratégias são implementadas com controle de processo apertado para eliminar a ineficiência que surge em cada ciclo do esforço de maximização de corte de wafer SiC.

Procedimentos de inspeção e correção de danos pós-corte

É vital que todas as bolachas de corte em cubos sejam inspecionadas quanto a defeitos pós-corte, de modo a manter a integridade dos materiais Tal procedimento consiste em microscópios especiais ou microscópios eletrônicos de varredura/microscópios de varredura para procurar microfissuras, cantos axiais lascados ou contaminação nas superfícies após o corte da bolacha de silício O emprego de mecanismos automatizados de aquisição de imagens é uma prática comum para aumentar a precisão e, ao mesmo tempo, limitar o efeito do operador.

Depois que algum dano é descoberto, procedimentos químicos tais como a gravação e o polimento são usados com respeito aos defeitos de superfície e à concentração de esforço na circunferência da borda da bolacha Em caso de defeitos da borda tais como lascar, um recozimento do laser ou uma afiação do feixe puderam ser executados a fim restaurar o estado estrutural do disco Além deste último, a bolacha é limpada frequentemente com a ajuda de processos ultrassônicos ou megasônicos, que tiram partículas e contaminantes diferentes que impedem a operação de um dispositivo Estes procedimentos da inspeção e da correção ajudam em assegurar a qualidade de bolachas para aplicações mais adicionais Os fundamentos das zonas incluídas em operações curvas do corte da bolacha de SiC são incluídos em processos da inspeção e da calibração.

Fontes de referência

“Dicing Assíncrono de Feixe Laser Duplo de Wafer” 4 H-SiC”

Este estudo introduziu um novo método de corte assíncrono de feixe de laser duplo (DBAD) para melhorar a qualidade de corte de wafers de SiC. O método usa um laser pulsado para melhorar a precisão e reduzir defeitos.

“Estudo sobre o Impacto do Processo de Corte da Serra de Arame no SiC Wafers”

O estudo explorou os efeitos dos parâmetros do fluido de corte e da serra de arame na taxa de corte e na qualidade da superfície das bolachas de SiC. Destacou a importância de otimizar as condições de corte.

“A Revisão de última geração do corte dúctil de bolachas de silício para indústrias de semicondutores e microeletrônica”

Esta revisão discutiu as limitações dos métodos tradicionais de corte de wafer e as vantagens da tecnologia de corte dúctil para wafers de silício, com implicações para wafers de SiC.
