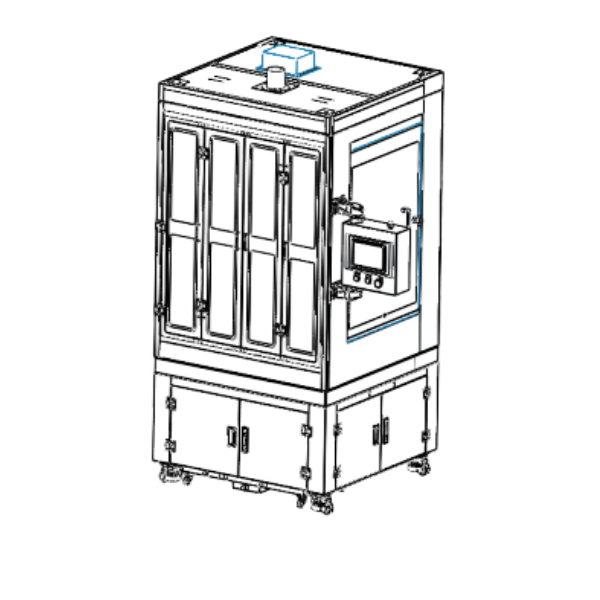

HXVB3030TL-C Tel Testere Makinesi
- Ekipman Adı: Sonsuz Tel Testere Makinesi
- Ekipman Modeli: HXVB3030TL-C
- Ekipman Markası: DongheBilim
- Üretici: Şangay Donghe Elektromekanik Teknoloji Co Ltd.
- Ana Ünite Boyutları: L×W×H (mm) ≈ 1110×1100×2350
- Ana Malzeme: Hassas çelik yapı
- Nesnelerin İşlenmesi: Optik kristaller, akustik kristaller, silisyum karbür, seramik ve diğer sert ve kırılgan malzemeler
Çalışma Prensibi
- Elmas tozu elektroliz sonsuz tel testere, malzeme kesimini gerçekleştirmek için kılavuz mekanizması tarafından tahrik edilen yüksek hızda çalışır
- XY iki eksenli kılavuz ray bilyalı vidalı doğrusal hareket mekanizması; hareket eksenleri step motorlar tarafından tahrik edilir
- PLC kontrolü
- Yağ yağlama sistemi ile donatılmıştır
- Tamamen kapalı koruyucu kapak
- Paslanmaz çelik kesme sıvısı sirkülasyonu ve filtrasyon sistemi
- İsteğe bağlı salıncak fikstür konfigürasyonu
Anahtar Özellikler
- Sert ve kırılgan malzemeler için yüksek hassasiyetli kesim
- Elmas elektroliz sonsuz tel testere teknolojisi
- Çift eksenli hassas hareket kontrol sistemi
- PLC tabanlı otomasyon kontrolü
- Entegre yağlama sistemi
- Komple güvenlik muhafazası
- Verimli kesme sıvısı sirkülasyon sistemi
- Açısal kesim için isteğe bağlı salıncak fikstürü
- Kapsamlı işlevselliğe sahip kompakt tasarım
Ana Bileşenler ve Parça Listesi
| İsim | Ana Parametreler | Marka | Birim | Miktar |
|---|---|---|---|---|
| Yatak/Taşıma | Hassas çelik yapı | Donghe | Ayarlamak | 1 |
| İş parçası sıkıştırma mekanizması | Hassas çelik yapı | Donghe | Ayarlamak | 1 |
| Tel çerçeve | Hassas çelik yapı | Donghe | Ayarlamak | 1 |
| Filtre su deposu | Paslanmaz çelik sac | Donghe | Ayarlamak | 1 |
| Koruyucu kapak | Hassas sac | Donghe | Ayarlamak | 1 |
| Doğrusal kılavuz kiti | Doğrusal kılavuz rayı | Yerli | Çift | 4 |
| Hassas vida kiti | Bilyalı vidalı | Yerli | Çift | 2 |
| Kılavuz tekerlek yatak koltuk kiti | Rulman koltuk düzeneği | Donghe | Çift | 4 |
| Kılavuz tekerlek yatağı | Hassas rulman | NSK veya SKF | Parça | 8 |
| Pnömatik bileşenler | Silindir / solenoid valf / basınç ayar valfi / el valfi, vb. | Airtech/eşdeğer marka | Toplu iş | 1 |
| PLC ve genişletme modülü | Programlanabilir mantık denetleyicisi | Mitsubishi/Inovance veya eşdeğer marka | Ayarlamak | 1 |
| Dokunmatik ekran | Dokunmatik ekran | Yerli | Ayarlamak | 1 |
| Tel tahrik motoru ve invertör | AC asenkron motor ve invertör | Yerli | Ayarlamak | 1 |
| Kontrol motoru ve sürücü | Step motor | YAKO/Leisai/eşdeğer marka | Ayarlamak | 2 |
| Elektrik bileşenleri | Koruyucu/röle/anahtar/topuz vb. | Delixi / Chint / Schneider veya eşdeğer marka | Toplu iş | 1 |
| Kılavuz tekerlek | Φ180/250 | Donghe | Parça | 5 |
| Tel testere | 3400 | Donghe | Parça | 2 |
Teknik Parametreler
| Hayır. | Öğe | Teknik Parametreler |
|---|---|---|
| 1 | Maksimum iş parçası uzunluğu (mm) | 300 |
| 2 | Maksimum iş parçası genişliği (mm) | 300 |
| 3 | Maksimum iş parçası yüksekliği (mm) | 300 |
| 4 | Salınım açısı | Maksimum ±7° (ayarlanabilir) (isteğe bağlı) |
| 5 | Tel testere uzunluğu (mm) | Yaklaşık 3400 |
| 6 | Tel testere çapı (mm) | 0.35-1.0 |
| 7 | Çalışma masası X ekseni stroku (mm) | 200 |
| 8 | Çalışma masası Y ekseni stroku (mm) | 200 |
| 9 | Maksimum tel testere hızı (m / sn) | 60 Maks |
| 10 | Dönme hızı | Değişken frekans hız regülasyonu |
| 11 | Tahrik tekerleği çapı (mm) | 3×D250 + 2×D180 |
| 12 | Tahrik tekerleği oluk numarası | 4 |
| 13 | Tahrik motoru gücü (kW) | 1.5 |
| 14 | Sürücü motor maksimum hızı (RPM) | 2840 |
| 15 | Çalışma masası X ekseni minimum besleme (mm) | 0.01 |
| 16 | Çalışma masası Y ekseni minimum besleme (mm) | 0.01 |
| 17 | Worktable X ekseni tekrar konumlandırma doğruluğu (mm) | ±0,02/300 (mm) |
| 18 | Worktable Y ekseni tekrar konumlandırma doğruluğu (mm) | ±0,02/300 (mm) |
| 19 | Toplam güç tüketimi (kW) | 3 |
| 20 | Güç kaynağı | AC220V 50Hz |
| 21 | Ana birim boyutları L×W×H (mm) | Yaklaşık 1110×1100×2350 |
| 22 | Toplam ağırlık (kg) | Yaklaşık 1100 |
