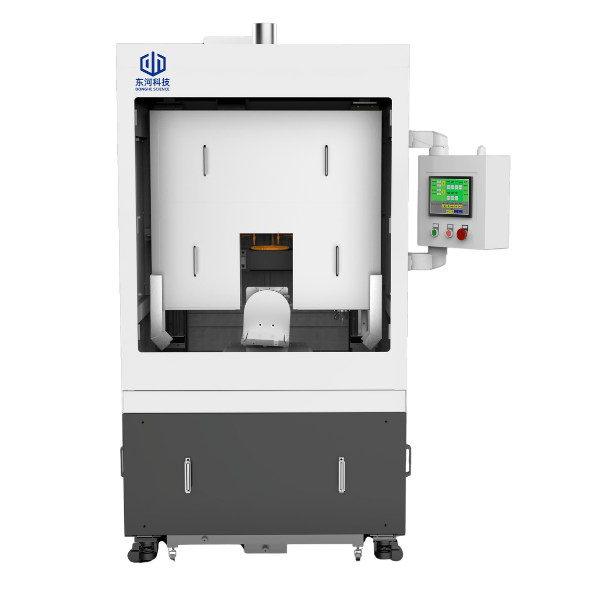

Máquina sierra de cables HXVB3030TL-C
- Nombre del equipo: Máquina de sierra de alambre sin fin
- Modelo de equipo: HXVB3030TL-C
- Marca del equipo: DongheCiencia
- Fabricante: Tecnología electromecánica Co., Ltd. de Shanghai Donghe.
- Dimensiones de la unidad principal: L×W×H (mm) ¦ 1110×1100×2350
- Material principal: Estructura de acero de precisión
- Procesarea obiectelor: Cristales ópticos, cristales acústicos, carburo de silicio, cerámicas y otros materiales duros y quebradizos
Principio de funcionamiento
- La sierra de alambre sin fin galvanizada con polvo de diamante funciona a alta velocidad impulsada por el mecanismo guía para realizar el corte del material
- Mecanismo de movimiento lineal de husillo de bolas de carril guía de dos ejes XY; Los ejes de movimiento son impulsados por motores paso a paso
- Control PLC
- Equipado con sistema de lubricación por aceite
- Funda protectora completamente cerrada
- Sistema de filtración y circulación de fluidos de corte de acero inoxidable
- Configuración opcional del dispositivo oscilante
Características clave
- Corte de alta precisión para materiales duros y quebradizos
- Tecnología de sierra de alambre sin fin galvanizada con diamante
- Sistema de control de movimiento de precisión de doble eje
- Control de automatización basado en PLC
- Sistema de lubricación integrado
- Cerramiento de seguridad completo
- Sistema de circulación de fluidos de corte eficiente
- Dispositivo oscilante opcional para corte angular
- Diseño compacto con funcionalidad integral
Lista de componentes y piezas principales
| Nombre | Parámetros principales | Marca | Unidad | Cantidad |
|---|---|---|---|---|
| Cama/Carruaje | Estructura de acero de precisión | Donghe | Establecer | 1 |
| Mecanismo de sujeción de piezas de trabajo | Estructura de acero de precisión | Donghe | Establecer | 1 |
| Estructura de alambre | Estructura de acero de precisión | Donghe | Establecer | 1 |
| Depósito de agua de filtro | Chapa de acero inoxidable | Donghe | Establecer | 1 |
| Funda protectora | Chapa de precisión | Donghe | Establecer | 1 |
| Kit de guía lineal | Carril guía lineal | Doméstico | Pareja | 4 |
| Kit de tornillos de precisión | Tornillo de bola | Doméstico | Pareja | 2 |
| Kit de asiento con cojinete de rueda guía | Conjunto de asiento de cojinete | Donghe | Pareja | 4 |
| Rodamiento de rueda guía | Rodamiento de precisión | NSK o SKF | Pieza | 8 |
| Componentes neumáticos | Cilindro/válvula solenoide/válvula reguladora de presión/válvula manual, etc. | Airtech/marca equivalente | Lote | 1 |
| PLC y módulo de expansión | Controlador lógico programable | Mitsubishi/Inovance o marca equivalente | Establecer | 1 |
| Pantalla táctil | Pantalla táctil | Doméstico | Establecer | 1 |
| Motor de accionamiento por cable e inversor | Motor e inversor asíncrono de CA | Doméstico | Establecer | 1 |
| Motor de control y conductor | Motor paso a paso | YAKO/Leisai/marca equivalente | Establecer | 2 |
| Componentes eléctricos | Protector/relé/interruptor/perilla, etc. | Delixi/Chint/Schneider o marca equivalente | Lote | 1 |
| Rueda guía | ^180/250 | Donghe | Pieza | 5 |
| Sierra de alambre | 3400 | Donghe | Pieza | 2 |
Parámetros técnicos
| No. | Artículo | Parámetros técnicos |
|---|---|---|
| 1 | Longitud máxima de la pieza de trabajo (mm) | 300 |
| 2 | Ancho máximo de pieza de trabajo (mm) | 300 |
| 3 | Altura máxima de la pieza de trabajo (mm) | 300 |
| 4 | Ángulo de oscilación | Máximo ±7° (ajustable) (opcional) |
| 5 | Longitud de la sierra de alambre (mm) | Aprox. 3400 |
| 6 | Diámetro de la sierra de alambre (mm) | 0.35-1.0 |
| 7 | Trazo del eje X de la mesa de trabajo (mm) | 200 |
| 8 | Trazo del eje Y de la mesa de trabajo (mm) | 200 |
| 9 | Velocidad máxima de la sierra de alambre (m/seg) | 60 máx |
| 10 | Velocidad de rotación | Regulación de velocidad de frecuencia variable |
| 11 | Diámetro de la rueda motriz (mm) | 3×D250 + 2×D180 |
| 12 | Número de ranura de la rueda motriz | 4 |
| 13 | Potencia del motor de accionamiento (kW) | 1.5 |
| 14 | Velocidad máxima del motor de accionamiento (RPM) | 2840 |
| 15 | Mesa de trabajo Alimentación mínima del eje X (mm) | 0.01 |
| 16 | Mesa de trabajo Alimentación mínima del eje Y (mm) | 0.01 |
| 17 | Precisión de posicionamiento repetido del eje X de la mesa de trabajo (mm) | ±0,02/300 (mm) |
| 18 | Precisión de posicionamiento repetido del eje Y de la mesa de trabajo (mm) | ±0,02/300 (mm) |
| 19 | Consumo total de energía (kW) | 3 |
| 20 | Fuente de alimentación | AC220V 50Hz |
| 21 | Dimensiones de la unidad principal L×W×H (mm) | Aprox. 1110×1100×2350 |
| 22 | Peso total (kg) | Aprox. 1100 |
