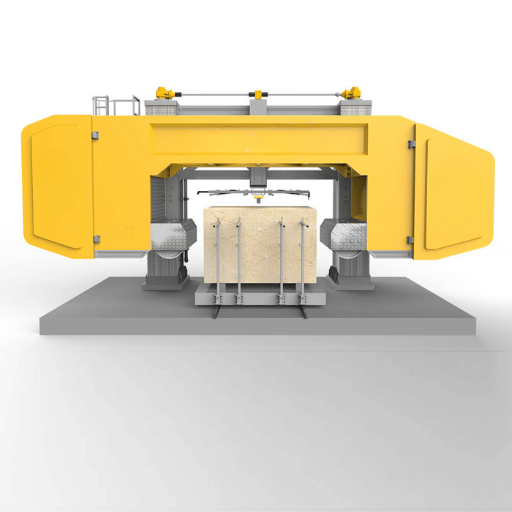

أنواع آلات المنشار متعدد الأسلاك: كيف يخدم كل تصميم صناعات مختلفة
المواصفات السريعة
| نطاق عدد الأسلاك | 4 reasic2،000+ (يختلف حسب النوع) |
| قطر السلك | 0.036 بوصة 7.3 ملم |
| عرض الشق | 0.055 إنسي.5 ملم |
| قطع المواد | السيليكون، SiC، الياقوت، الجرانيت، الرخام، السيراميك |
| الدقة (TTV) | ±0.001 بوصة ±0.5 ملم |
| التطبيقات | أشباه الموصلات، الكهروضوئية، الحجر، المواد المتقدمة |

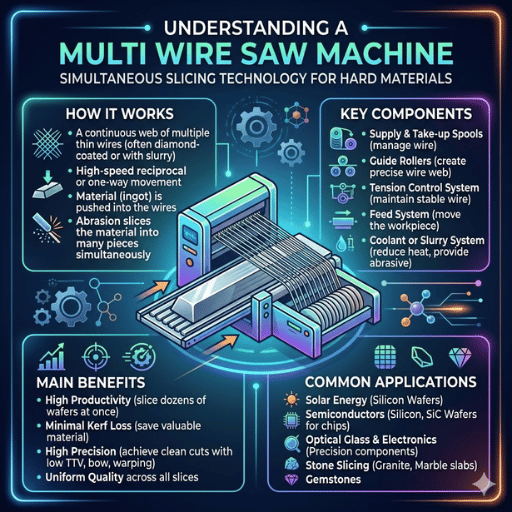

ما هي آلة المنشار متعدد الأسلاك؟
المنشار متعدد الأسلاك عبارة عن معدات قطع لتقطيع قطعة العمل إلى قطع لا حصر لها في خطوة واحدة، وذلك باستخدام أسلاك متوازية متعددة على فترات زمنية محددة، وتوليد رقائق أو ألواح مسطحة وحتى.
وعلى النقيض من أداة المنشار السلكي الواحد التي تستغرق قطعًا واحدًا في كل مرة، تحقق آلة المنشار متعدد الأسلاك عدة مئات أو حتى آلاف القطع في وقت واحد. تعمل أسطوانة توجيه الأسلاك ذات الأخاديد المُشكَّلة على إنشاء خطوة السلك التي تتحكم في سمك الشريحة. يتم تغذية قطع العمل في شبكة الأسلاك بمعدل يمكن التحكم فيه.
بين ذلك، هناك نوعان منفصلان من الأسلاك للعائلتين الرئيسيتين للمناشير متعددة الأسلاك: مادة كاشطة حرة، قائمة على الملاط: سلك فولاذي مكشوف. يحدث القطع من خلال ملاط حبيبات كربيد السيليكون المعلقة في PEG (البولي إيثيلين جلايكول)؛ وسلك الماس الكاشطة وFi×ed: يوجد الجرانيت في حبيبات fi×ed (على الرغم من أنها في الواقع جزيئات صغيرة من الماس الاصطناعي) مرتبطة مباشرة بالسلك المسؤول عن القطع.
يتمتع كلا النوعين من الشفرات بفوائدهما الفريدة، اعتمادًا على المادة التي يتم قطعها ومستوى الدقة المطلوبة وحجم الإنتاج. يمكن العثور على أنواع أخرى من الشفرات خارج هاتين الفئتين الرئيسيتين، مثل الخيارات المتخصصة لقطع الكتل الحجرية، وآلات الحلقات التي لا نهاية لها للمواد التي تتطلب تقنيات قطع أكثر تطرفًا. نقوم أدناه بتقسيم كل نوع من أنواع الشفرات المتاحة حسب آلية وظيفتها ومواصفاتها والصناعة التي تستخدمها، مما يساعد المصممين والمشترين على حدٍ سواء على تصور الآلة المناسبة للتطبيق.
مناشير سلكية متعددة قائمة على الملاط
كانت المناشير السلكية المتعددة القائمة على الملاط (المعروفة أيضًا باسم المناشير السلكية الكاشطة الحرة) هي الآلات الأولى في صناعة رقائق السيليكون. تستخدم هذه الآلات أسلاكًا فولاذية عارية (قطرها عمومًا 100-160 مترًا) يتم لفها حول بكرات التوجيه لإنشاء شبكة سلكية. لا يقوم السلك نفسه بأي قطع، ولكنه يسمح بدلاً من ذلك بتدفق الملاط الذي يحتوي على جزيئات كاشطة SiC في البولي إيثركيتون (PEG) على شبكة السلك.
عندما يتحرك السلك بسرعة عالية، فإنه يسحب الجزيئات الكاشطة عبر سطح قطعة العمل. تقوم الجزيئات الكاشطة بعد ذلك بالعمل الفعلي لعملية إزالة المواد باستخدام عملية كشط ثلاثية الأجسام.
تاريخيًا، كانت الأنظمة القائمة على الملاط هي الرائدة في السوق في إنتاج الخلايا الشمسية ورقائق أشباه الموصلات. يتراوح عدد أسلاك آلات الإنتاج بين 1000 إلى 2000+ لكل آلة ويمكن تقطيع سبيكة سيليكون واحدة مقاس 300 مم إلى مئات الرقائق في جولة واحدة. تحدث اللحامات عند شد سلكي منخفض نسبيًا (حوالي 20-30 نيوتن لكل حبلا) وتمتلك الرقائق ما يمكن وصفه بمظهر “matte”.
ومع ذلك، فإن عرض الشق للمناشير القائمة على الملاط يكون عمومًا في حدود 200-250 مترًا مربعًا أعرض بكثير من بديل سلك الديامون. وهذا مهم لأن كل رقاقة تنتج كمية أكبر من نشارة الخشب من المادة الخام الأصلية. بلانش وآخرون. وجدت المجلة الدولية لتكنولوجيا التصنيع المتقدمة أنه عندما يتم نشر سبائك السيليكون في رقاقة 200+ م، فإن 40-50 % من سبيكة السيليكون الأصلية تصبح نشارة الخشب.
ملاحظة هندسية
تكوين الملاط 2، تستخدم معظم ياقوتات السيليكون أحادية البلورة SiC #800-#1500 المعلقة في PEG. شد السلك-20-30N/ستراند. يُترجم فقدان الشق (200-250 م) إلى ما يقرب من 40-50% من نفايات سبائك السيليكون مما يصبح السبب الرئيسي لتحول الصناعة إلى الأسلاك الماسية. يجب أيضًا إعادة تدوير الملاط وإعادة توفيره باستمرار مما يجعل التحكم في العمليات والمتطلبات البيئية أكثر صعوبة.
اعتبارًا من اليوم، يتم استبدال المناشير متعددة الأسلاك القائمة على الملاط بالكامل تقريبًا بأنظمة الأسلاك الماسية في تصنيع السيليكون أحادي البلورة. ومع ذلك، فهي لا تزال تستخدم في بعض تطبيقات السيليكون متعدد البلورات ولمواد النشر حيث يؤدي تآكل الجسم الثلاثة الأكثر ليونة باستخدام مادة كاشطة فضفاضة في الملاط إلى ضرر أقل في باطن الأرض ثم تأثير الماس المباشر. قد يؤدي عمل الطحن/اللف للمواد الكاشطة السائبة إلى توليد أعماق أقل من الشقوق في بعض المواد الهشة ويمكن أن يكون هذا مفيدًا لترقق الرقاقة وتلميعها لاحقًا.
مناشير الأسلاك الماسية المتعددة
على الرغم من أن قطع الأسلاك المفردة لا يزال يستخدم في بعض الصناعات، إلا أن نشر الأسلاك الماسية المتعددة هو المعيار الصناعي الحالي في صناعة أشباه الموصلات والطاقة الكهروضوئية. يختلف عن استخدام المواد الكاشطة السائبة في الملاط، فإن المادة الكاشطة الصلبة المرتبطة بالسلك هي جزيئات الماس، إما من خلال الطلاء الكهربائي (مرتبط بالنيكل) أو من خلال ربط الراتنج. مع هذا التأثير الطويل على الجسم (الكاشطة لقطعة العمل)، يتم تحسين كفاءة القطع وكذلك نفايات المواد بشكل كبير مقارنة بالملاط القائم. يوضح الشكل كيفية تصنيع السلك الكاشط الصلب. تم تصميم كل سلك للتأثير بشكل مباشر على قطعة العمل.
أرقام السوق واضحة تماما. وفقًا لـ Statista، يتم الآن تقديم أكثر من 98% من حصة سوق تصنيع الرقائق من السيليكون أحادي البلورة عن طريق تكنولوجيا نشر الأسلاك. تبلغ قيمة سوق نشر الأسلاك الماسية العالمية $1.08 مليار في عام 2024 ومن المتوقع أن تصل قيمتها إلى $2.14 مليار بحلول عام 2033 مع معدل نمو سنوي مركب قدره 8.5% بسبب ارتفاع سوق الخلايا الكهروضوئية بالإضافة إلى زيادة الطلب على ركائز كربيد السيليكون لإلكترونيات الطاقة في السيارات الكهربائية.
قطر السلك هو معلمة مهمة. يبلغ الحد الأقصى لقطر السلك الأساسي المحدد حاليًا 36 مترًا، في حين يبلغ قطر القلب الفعال بما في ذلك تراكب الماس حوالي 50-60 مترًا، وهو مزيج ينتج عنه حوالي 55-80 مترًا من عرض الشق، والذي وفقًا لبيانات PCME المنشورة حديثًا، يوفر ما يقرب من 30 % من كتلة المواد الخام المقطوعة (تصنيع البروسيديا). 3. تكون أقطار أسلاك أشباه الموصلات التقليدية أكبر عمومًا حيث يتراوح عرضها بين 100 و350 مترًا، مما يؤدي إلى عرض شق يتراوح بين 150-350 مترًا [PMC 184 (198)، 201]. التوفير متناسب بشكل متناسب. (مواد البوليمر والهندسة المركبة (PMC)، المجلد 107، 2006)
الأنواع الفرعية: مطلية بالكهرباء مقابل الراتنج
سلك الماس المطلي بالكهرباء: يتم طلاء جزيئات الماس بالكهرباء على سلك فولاذي مطلي بالنيكل. هذا النوع من الأسلاك أكثر عدوانية وأسرع نظرًا لأن جزيئات الماس أكثر تعرضًا. يُستخدم السلك المطلي بالكهرباء على نطاق واسع في صناعة أشباه الموصلات حيث يكون القطع السريع بشق موحد أمرًا مرغوبًا فيه. سلك الماس المرتبط بالراتنج: يتم ربط جزيئات الماس في مصفوفة راتنجية. قد يحتوي على طبقة واحدة أو أكثر من الطلاءات الماسية. يوفر السلك المرتبط بالراتنج عمرًا سلكيًا أبطأ ولكنه أطول بكثير. وقد شهد استخدامًا أوسع في صناعات معالجة الحجر.
تشمل استخدامات المناشير متعددة الأسلاك ذات الأسلاك الماسية تقطيع رقائق السيليكون، وتقطيع الركيزة SiC، وقطع نوافذ الياقوت، ومعالجة الكوارتز، وتقطيع رقائق أشباه الموصلات المركبة. يتم إحراز المزيد من التقدم حيث ثبت أن قطع الأسلاك الماسية ونشرها بمساعدة الأشعة فوق البنفسجية يقلل بشكل فعال من خشونة السطح بمقدار 4.3-29.7% في حبيبات مختلفة من الكاولين مقارنة بـ DWS التقليدي، مع المنشور المشترك المقدم من المعهد الوطني للصحة (NIH) و مختبر شمال غرب المحيط الهادئ الوطني (PNNL) في الآلات الدقيقة (2023).
مزايا ✔
- شق أضيق (55-260 م) ~ 30% توفير المواد مقابل الملاط
- سرعة قطع أعلى (0.5 بوصة 1.0 مم/دقيقة معدل التغذية)
- سائل تبريد ذو أساس مائي لا يحتوي على نفايات ملاط PEG/SiC
- سطح الرقاقة الأنظف يقلل من المعالجة بعد القطع
- انخفاض البصمة البيئية لكل رقاقة
قيود ⚠
- تكلفة الأسلاك أعلى لكل متر من الأسلاك الفولاذية العارية
- تتطلب مراقبة تآكل الأسلاك فقدان الماس مما يؤثر على جودة القطع
- فترة الاقتحام اللازمة للسلك الجديد (أول 50-100 م من الاستخدام)
- يختلف نمط الضرر السطحي عن الملاط، وقد يحتاج إلى تركيب مخصص للخلايا الشمسية
ملاحظة هندسية
بالنسبة لشد سلك الماس النموذجي يبلغ حوالي 20-30 نيوتن. خشونة السطح (خشنة قدر الإمكان) 1 متر مع DWS بمساعدة الكهروكيميائية (ED-DWS). إشعار، مؤخرا سبرينغر أثبتت الأبحاث أن سلك الماس الثابت يتحمل في البداية قوة قطع أعلى ويتأكسد أكثر حتى يتم حرق جزيئات الماس البارزة (حوالي 50-100 متر من الاستخدام). يجب على فني الإنتاج أن يفكر في كسر السلك.
مناشير سلكية متعددة لقطع الكتل الحجرية
المناشير ذات الأسلاك المتعددة ذات الكتل الحجرية هي آلات صناعية شديدة التحمل قادرة على قطع كتل كاملة من الجرانيت والرخام إلى ألواح أو بلاط نهائي في عملية واحدة. استخدام نظام كابلات الخرز الماسية (يتكون كل منها من سلك فولاذي مجهز بخرز مشرب بالألماس متباعد على فترات منتظمة) مقارنة بسلك الماس ذو الأسلاك الدقيقة الذي تظهره معالجة أشباه الموصلات، بأقطار 6.3-7.3 ملم. غالبًا ما تقوم آلة الإنتاج بتشغيل 44 سلكًا بالتوازي، ولكن يمكن أن تختلف تكوينات الماكينة من 20 إلى 80 اعتمادًا على أحجام الكتل وسمك البلاطة المطلوبة.
يظل مبدأ التشغيل كما هو: يتم تحريك الأسلاك المتوازية على مسافات محددة تمامًا عبر قطعة العمل معًا. ومع ذلك، فإن الأبعاد تكون على نطاق أوسع بكثير. أ آلة قطع الأسلاك المتعددة بالنسبة للجرانيت، يمكن معالجة الكتل التي يبلغ قياسها 3.0 1.8 1.8 متر، مما ينتج عنه 20+ لوحًا متساويًا في السمك عند كل تمريرة. يبلغ معدل التغذية حوالي 60 سم/ساعة في المتوسط، ولكنه يختلف باختلاف صلابة المادة: يتطلب الجرانيت معدلات تغذية أبطأ من الرخام (40-50 سم/ساعة مقابل 60-80 سم/ساعة على التوالي).
تنقسم هياكل الإطارات إلى نوعين أساسيين: الإطارات ذات العمود المزدوج أكثر شيوعًا وأرخص، بينما يمكن تحديد الإطارات ذات الأربعة أعمدة المستخدمة للمواد الأكثر صلابة أو تحمل سمك إجمالي أكثر إحكامًا للألواح عبر الكتلة بأكملها.
تم تطوير هذه المنطقة بسرعة إلى مجال جديد: السلك الماسي الرفيع للغاية. بالانتقال من كابل الخرزة إلى سلك ماسي مقاس 0.35 مم، ينتج الخط ألواحًا بسماكة منخفضة تصل إلى 3 مم وشق يبلغ 0.5 مم فقط مقارنة بالشق مقاس 6-8 مم لخطوط الكابلات الخرزية التقليدية. لماذا يهم هذا؟ تكتسب كل كتلة المزيد من الألواح النهائية مما يزيد من إنتاجية الإنتاج عند استخدام الحجر الطبيعي عالي القيمة.
يبلغ استهلاك الطاقة للمنشار الحجري متعدد الأسلاك عادةً 110 كيلووات مقارنة بحوالي 160 كيلووات للمنشار التقليدي الذي له نفس القطر. إعداد أسرع، وسمك متقاطع ثابت للبلاطة 100 سم، ثم أصبح السلك المتعدد الطريقة الأكثر شيوعًا للمحجر للمنتج النهائي للكتل الكبيرة من الجرانيت والرخام.
ملاحظة هندسية
سرعة الأسلاك في القطع عادة ما تكون 20-30 م/ثانية للكتل الحجرية. يختلف معدل التغذية بشكل كبير: كون الجرانيت أبطأ (~ 40-50 سم/ساعة) من الرخام (~ 60-80 سم/ساعة)؛ ويرجع ذلك إلى صلابة الهيدروكسيل للمادة (الجرانيت 6-7، الرخام 3-4). عند التغيير من الرخام إلى الجرانيت، غالبًا ما يتم ملاحظة كسر الأسلاك دون تقليل شد السلك؛ الفرق هو أنه يتم قطع الرخام عند توتر أقل لمنع التشقق الدقيق، ولكن بالنسبة للجرانيت يجب استخدام توتر أعلى لتحسين عملية القطع.
مناشير سلكية متعددة ذات حلقة لا نهاية لها للمواد الدقيقة
تعتمد المناشير ذات الأسلاك المتعددة ذات الحلقة التي لا نهاية لها على نوع مختلف تمامًا من تكوين الأسلاك؛ بدلاً من لف السلك من بكرة إلى أخرى، يكون السلك الماسي عبارة عن حلقة مستمرة لا نهاية لها. وهذا يبسط بشكل كبير عكس السلك الماسي ويزيل النقص السطحي الناجم عن عكس السلك. وهذا بالطبع سيكون مهمًا فقط للنهايات ذات الجودة العالية للسطح حيث يتم تعظيم بناء طول القطع الكامل.
يتراوح قطر نظام الحلقة اللانهائية بعد المعالجة من 0.3 إلى 1.0 مم مع جزيئات الماس المطلية بالكهرباء على السطح. يمكن أن يعمل السلك بسرعة سلك خطي تتراوح من 30 إلى 80 مترًا في الثانية، وهو شد مؤازر يتم التحكم فيه عند حوالي 150-250 نيوتن. ويبلغ عرض الشق حوالي 0.35 مم مع عمر سلك عادي يستمر من 30 إلى 100 ساعة اعتمادًا على قطع المادة وظروف سائل التبريد.
تُستخدم هذه في تطبيقات القطع الدقيقة الأكثر تقدمًا: ركائز SiC لإلكترونيات الطاقة، ونوافذ الياقوت للتطبيقات البصرية والدفاعية، ومكونات الزجاج البصري، والسيراميك الكهرضغطي، ومغناطيسات الأرض النادرة NdFeB، وأشباه الموصلات المركبة. نظرًا لحركتها السلكية المستمرة في اتجاه واحد، يمكن التنبؤ بجودة السطح وعالية، مما يقلل أو يمنع الحاجة إلى اللف اللاحق بعد القطع على بعض المواد.
عدد الأسلاك في نظام الحلقة اللانهائية أقل من البكرة المماثلة لآلات البكرة 1،00 في حدود 1،000 16 سلكًا بسبب الحاجة إلى شد وتوجيه كل حلقة 16 سلكًا، مما يوازن إنتاجية تشغيل الدفعة لكل تشغيل، بدقة TTV في حدود 0.01 0.05 مم، وهو أكثر إحكامًا بكثير من معظم إعدادات البكرة إلى البكرة.
متطلبات الدقة العالية لهذه التطبيقات هي بالضبط ما آلات قطع الأسلاك الحلقية من DONGHE تم تصميمها من أجل الشركات التي تتطلب نفس جودة السطح تمامًا في كل جولة، من خلال استهداف سوق أشباه الموصلات والبصريات والسيراميك عالي القوة.
💡 نصيحة للمحترفين
حدد مناشير سلكية حلقية لا نهاية لها عندما تحتاج إلى تشطيب سطحي موحد على طول القطع بالكامل حيث ينتقل السلك بشكل مستمر ولا يطبع العلامة التجارية الاتجاهية عند نقاط عكس السلك كما تفعل أنظمة البكرة إلى البكرة. غالبًا ما يكون هذا أمرًا بالغ الأهمية لركائز الياقوت وSiC حيث يمكن أن تكون تكلفة التلميع بعد القطع أكبر من تكلفة عملية النشر.
مقارنة منشار الأسلاك المتعددة: المواصفات، والتقرن، والإنتاجية
يوجد أدناه جدول يقارن الأنواع الأربعة الرئيسية لآلات منشار الأسلاك بالمواصفات ذات الصلة باختيار الآلة: قطر السلك، وعرض الشق، والدقة التي يمكن تحقيقها، وعدد الأسلاك، وسرعة القطع والمواد الرئيسية.
| يكتب | قطر السلك | عرض الشق | الدقة (TTV) | عدد الأسلاك النموذجي | سرعة القطع | المواد الأولية |
|---|---|---|---|---|---|---|
| الطين MWS | 100 بوصة 160 ميكرومتر | 200 بوصة 250 ميكرومتر | ±5 بوصة 10 ميكرومتر TTV | 500 2000+ | تغذية 0.3 0.6 مم/دقيقة | السيليكون (أحادي/بولي) |
| سلك الماس MWS | 36.350 ميكرومتر | 55 بوصة 260 ميكرومتر | ±3 &5 ميكرومتر TTV | 500 2000+ | تغذية 0.5 0.0 مم/دقيقة | السيليكون، SiC، الياقوت |
| ستون بلوك MWS | كابل 6.3 بوصة 7.3 ملم | 0.5.8 ملم | ±0.3 بوصة0.5 ملم | 20.80 | 40.80 سم/ساعة | الجرانيت والرخام والحجر الجيري |
| حلقة لا نهاية لها MWS | 0.3 – 1.0 ملم | ~0.35 ملم | ±0.01 خالص 0.05 ملم | 1 ن16 | سرعة السلك 30.80 م/ث | SiC، الياقوت، السيراميك |
هناك القليل من الاستنتاجات التي يمكن استخلاصها من هذه المقارنة. يقدم سلك الملاط والماس أكبر عدد من الأسلاك (500 -2000+)، وبالتالي فهي المعيار لتصنيع الرقائق عالية الإنتاجية حيث يكون الإنتاج لكل تشغيل هو مؤشر الأداء الرئيسي. يتطابق السلك الماسي أيضًا مع إنتاجية الملاط أو يتجاوزها باستخدام TTV أكثر إحكامًا وشق أضيق وقد اخترق أكثر من 98% من سوق السيليكون أحادي c€¦ بخلاف حجم الإنتاج يصعب العثور عليه.
تعمل المناشير متعددة الأسلاك للكتل الحجرية على نطاق مختلف تمامًا: سلك أقل، وشق أكبر بكثير، ودقة مدفوعة بأجزاء من مائة من المليمتر، وليس بضعة ميكرونات. تتخطى أنظمة الشد المستمر للألواح الحجرية مئات الأسلاك إذا لزم الأمر من أجل توفير تشطيب سطحي متسق ، وهذا مكان متخصص لـ 10 أسلاك يمكنها الحصول على TTV < 0.05 مم. في النهاية، قيود التطبيق هي التي تحدد العملية التي تتم بواسطة ’best“ /stan، ولا يوجد تصميم واحد لآلة منشار متعدد الأسلاك مناسب لجميع المواد ومستويات الدقة وأحجام الطلب.

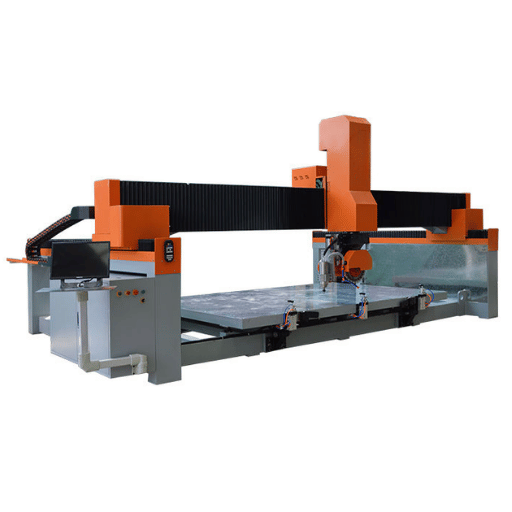

كيفية اختيار المنشار السلكي المتعدد المناسب لتطبيقك
عند اتخاذ قرار شراء آلة قطع الأسلاك المتعددة، اطرح أربعة أسئلة. يساعد كل واحد في العثور بسرعة على تكوين الجهاز الأكثر ملاءمة لعمليتك.
إطار القرار: 4 أسئلة
1. ما هي المادة التي تقطعها؟
الخطوة 1: قم بتعيين صلابة المواد الخاصة بك. يمكن قطع السيليكون (Mohs 7)، وSiC (Mohs 9.5)، والياقوت (Mohs 9) بأسلاك ماسية أو آلات حلقية لا نهاية لها، في حين أن السيراميك الأكثر ليونة والمسامية قد يكون أفضل مع القطع القائم على الملاط. مواد مثل الرخام (Mohs 3-4) والجرانيت (Mohs 6-7) تناسب آلات الأسلاك المتعددة ذات الكتل الحجرية.
2. ما هي الدقة التي تحتاجها؟
الخطوة 2: تحديد جودة السطح المطلوبة TTV. يمكن الوصول إلى دقة درجة الرقاقة (TTV 3-10 م) باستخدام الأسلاك الماسية أو عمليات الأسلاك المتعددة القائمة على الملاط، في حين يمكن تحقيق TTV من درجة الركيزة (0.01-0.05 مم) على أنظمة الحلقات التي لا نهاية لها. TTV من فئة البلاطة (0.3-0.5 مم) هي وظيفة لتكنولوجيا الكتل الحجرية.
3. ما هو حجم إنتاجك؟
الخطوة 3: تحديد حجم الدورة. يتم تقديم خطوط الإنتاج المستمرة ذات الحجم الكبير (آلاف الرقائق يوميًا) بشكل أفضل مع أنظمة الأسلاك الماسية من بكرة إلى بكرة، في حين يتم تصميم عمليات التشغيل الأقل تكرارًا لرقائق الركيزة المتقدمة متوسطة الحجم للحلقات التي لا نهاية لها مع 4-16 سلكًا. حجم البلاطة هو الأنسب لقطع الدفعات مع أوقات دورة تتراوح من 6 إلى 12 ساعة لكل كتلة.
4. ما هي ميزانية الشق الخاص بك؟
الخطوة 4: تكلفة التوازن. عندما تكون المواد الخام مكلفة للغاية (مثل SiC بأكثر من $500/BOE)، فإن الشق الأضيق يبرر دفع المزيد مقابل الأسلاك الدقيقة. عندما تكون المواد ميسورة التكلفة (مثل الحجر)، قد يكون الشق الأوسع وسرعات القطع الأعلى أكثر فعالية من حيث التكلفة. بالنسبة لمعظم المواد المتقدمة، تعد أنظمة الأسلاك الماسية هي الخيار الواضح 2010، فهي توفر سرعة عالية مع أضيق شق.
قائمة التحقق من التحديد
☐ تم تحديد صلابة المادة (مقياس موس)
☐ سمك الرقاقة/البلاطة المستهدفة وتسامح TTV المحدد
☐ يتم حساب حجم الإنتاج اليومي/الأسبوعي
☐ تقييم خسارة الشق مقابل مقايضة تكلفة المواد الخام
☐ تأكيد البنية التحتية لمواد التبريد/معالجة النفايات
☐ تكلفة استهلاك الأسلاك لكل قطع مقدرة
تم التحقق من مساحة الأرضية وإمدادات الطاقة من حيث مساحة الماكينة
بالنسبة للمصنعين الذين يقطعون مواد متعددة أو الجدد على أسلاك متعددة، انتقل مباشرة إلى صانع الآلات الذي يمكن أن يساعدك على فهم كيفية عمل الآلة عبر العديد من التطبيقات مع خبرة هندسة التطبيقات.
وجهة نظرنا
أنتجت DONGHE آلات قطع منشار الأسلاك الماسية لأكثر من 10 سنوات، وبيعت لأكثر من 300 عميل حول العالم في صناعات أشباه الموصلات، والطاقة الكهروضوئية، والمواد الخاصة. تعتمد طريقة التصنيف هذه على خبرة مجموعتنا الهندسية في 10000+ حالة تطبيق قطع، ومواصفات من مراجع الصناعة والأوراق التي تمت مراجعتها من قبل النظراء. جميع المراجع مرتبطة تشعبيًا حتى تتمكن من الوصول إلى البيانات الأصلية.
الأسئلة المتداولة
ما هي الأنواع المختلفة لآلات قطع الأسلاك؟
عرض الإجابة
4 فئات من آلات قطع الأسلاك في السوق اليوم: المناشير ذات السلك الواحد (المستخدمة لإنتاج قطع نهائية بديلة ومقاطع معقدة)، والمناشير متعددة الأسلاك (للتقطيع المتزامن بكميات كبيرة)، والمناشير السلكية الحلقية التي لا نهاية لها (للأسطح عالية الجودة على المواد المطلوبة) وآلات ED السلكية (لمعادن التوصيل الكهربائي في أعمال EDM). يتم تقسيم المناشير السلكية المتعددة إلى ثلاثة أنواع اعتمادًا على آلية القطع: المناشير القائمة على الملاط (مادة كاشطة حرة)، ومادة كاشطة ثابتة (سلك الماس)، والليزر، والبلازما، أو نفث الماء.
ما الفرق بين المناشير متعددة الأسلاك المصنوعة من الملاط والأسلاك الماسية؟
عرض الإجابة
تستخدم المناشير متعددة الأسلاك الملاطية سلكًا فولاذيًا مكشوفًا مع مادة كاشطة من كربيد السيليكون نفسها معلقة في مادة تشحيم ذات أساس مائي، وبولي إيثيلين جلايكول، وشق يتراوح من 200 إلى 250 مترًا. منشار سلك الماسيستخدم S جزيئات الماس بدلاً من كربيد السيليكون الملتصق بالسلك بشق يبلغ 55-80 مترًا فقط. ويتحرك السلك الماسي بشكل أسرع وينتج نفايات أقل؛ كفاءة القطع أقرب إلى 70% للشق.
يتم استخدام سائل تبريد مائي أقصر بدلاً من الملاط الكيميائي. يتم قطع الانزلاق فوق 98% من جميع رقائق السيليكون الأحادية باستخدام عملية الأسلاك الماسية.
كم عدد الأسلاك التي تستخدمها آلة المنشار متعدد الأسلاك؟
عرض الإجابة
يعتمد عدد الأسلاك على نوع الماكينة، تحتوي مناشير الرقاقات شبه الموصلة على 500 سلك أو أكثر مع أكثر من 2000 سلك شائع، وعادةً ما تستخدم قواطع الكتل الحجرية على 20 إلى 80 سلكًا في المرة الواحدة، ويمكن أن تحتوي أنظمة الحلقات اللانهائية الدقيقة على 1 إلى 16 سلكًا.
ما هي المواد التي يمكن قطعها بمنشار متعدد الأسلاك؟
عرض الإجابة
تقوم المناشير السلكية المتعددة بإجراء قطع على سبائك السيليكون، وكربيد السيليكون، والياقوت، وزرنيخيد الغاليوم، والكوارتز، والنظارات البصرية، والسيراميك الكهرضغطي، وNd Fe B، والمغناطيس، والجرانيت، والرخام، والحجر الجيري، والجرافيت. أما بالنسبة لنوع الأسلاك وترتيبات الآلة، فإن المواد التي سيكون من الأسهل التعامل معها لكل نظام ستكون مختلفة.
ما مدى سمك المنشار متعدد الأسلاك؟
عرض الإجابة
تتمتع المناشير متعددة الأسلاك لأشباه الموصلات بالقدرة على إنتاج رقائق تبلغ 100180 مترًا. المناشير متعددة الأسلاك لأشباه الموصلات قادرة على قطع الألواح الحجرية من نماذج رفيعة للغاية بسمك 3 مم، في حين أن النماذج القياسية قادرة فقط على إنتاج 30+ مم.
هل المنشار متعدد الأسلاك أفضل من المنشار السلكي الواحد؟
عرض الإجابة
توفر المناشير السلكية المتعددة معدل شرائح أسرع، مما يسمح بتقطيع مئات الرقائق أو العشرات من الألواح الحجرية في وقت واحد، في حين تنتج المناشير السلكية المفردة شريحة واحدة فقط في المرة الواحدة. مرة أخرى، تتمثل ميزة المناشير السلكية المفردة في السماح بمقاطع جانبية معقدة ثلاثية الأبعاد، ومقاطع غير منتظمة، ونماذج أولية صغيرة إذا لزم الأمر؛ في حين أن المناشير السلكية المتعددة هي الخيار المعتاد لوتيرة الإنتاج والتقطيع المتوازي.
المراجع والمصادر
- “التطورات الأخيرة لقطع الأسلاك الماسية عالية الدقة على السيليكون أحادي البلورة” (PMC/المعهد الوطني للصحة (بي إم سي 10456952)
- “تحقيق تجريبي في تأثير تآكل المنشار السلكي على قوة القطع وسطح رقاقة السيليكون”PMC/المعاهد الوطنية للصحة (بي إم سي 10223077)
- “دراسة تجريبية حول السلامة السطحية لرقائق السيليكون ذات الخلايا الشمسية المقطعة بواسطة منشار كهروكيميائي متعدد الأسلاك من PMC/المعاهد الوطنية للصحة (بي إم سي 9505672)
- “نشر الأسلاك الماسية لرقائق السيليكون الشمسية من أجل تصنيع بديل أخضر لنشر الملاط الكاشط الطازج” 5 ScienceDirect/تصنيع البروسيديا (ScienceDirect)
- “تحقيق في اختراق الأسلاك الماسية وتأثيراتها على أداء القطع في النشر متعدد الأسلاك” “ سبرينغر/المجلة الدولية لتكنولوجيا التصنيع المتقدمة
