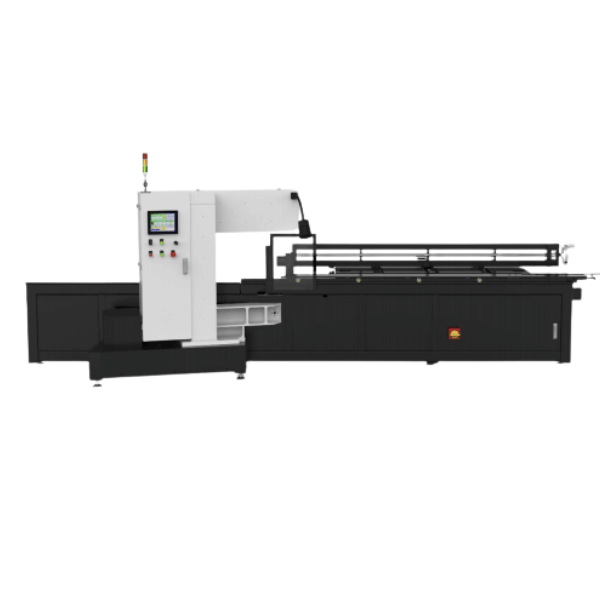

آلة قطع منشار الأسلاك HX25080LNC
تستخدم آلة قطع منشار الأسلاك الحلقية HX25080LNC منشارًا سلكيًا ماسيًا عالي السرعة كأداة قطع لمعالجة الجرافيت والمواد الكربونية.
الميزات الرئيسية:
- يتيح تكوين الإحداثيات المتعامد ثنائي المحور XY وظائف القطع والتقطيع التلقائي
- لا حاجة لسائل القطع
- مجهزة بنظام استخراج الغبار الداخلي
التكوين الرئيسي
اسم المعدات: آلة قطع منشار الأسلاك الحلقية
نموذج: HX25080LNC
ماركة: علم دونغه
الشركة المصنعة: شركة شنغهاي دونغه للتكنولوجيا الكهروميكانيكية المحدودة.
أبعاد المنتج: L×W×H (مم) = 5800×3200×2200 (تقريبًا)
المادة الرئيسية: هيكل فولاذي دقيق
معالجة الكائنات: الجرافيت، مواد الكربون الكربون
مبدأ العمل
- منشار سلكي مطلي بالمسحوق الصغير الماسي يعمل بسرعة عالية مدفوعًا بآلية الحركة لقطع المواد
- XY آلية الحركة الخطية اللولبية ذات المحور المزدوج
- نائب عالي القوة لقط المواد
- محاور الحركة مدفوعة بمحركات السائر
- التحكم PLC + نظام التحكم في قطع الأسلاك NC
- نظام نقل مزود بنظام التشحيم
- تم تكوين منفذ استخراج الغبار عند مخرج السلك على المستوى السفلي من المادة
قائمة المكونات الرئيسية
| مكون | المعلمات الرئيسية | ماركة | كمية |
|---|---|---|---|
| الإطار/النقل | هيكل فولاذي دقيق | دونغه | 1 مجموعة |
| آلية لقط الشغل | هيكل فولاذي دقيق + برغي شبه منحرف | دونغه | 1 مجموعة |
| إطار سلكي | المكونات الهيكلية | دونغه | 1 مجموعة |
| مجموعة السكك الحديدية الدليل الخطي | السكك الحديدية الدليل الخطي | محلي | 4 مجموعات |
| طقم المسمار الدقيق | المسمار الكرة | محلي | 2 مجموعات |
| طقم مقعد محمل العجلة | دليل عجلة تحمل المقعد | دونغه | 4 مجموعات |
| دليل محامل العجلات | محامل دقيقة | NSK أو SKF | 8 قطع |
| المكونات الهوائية | اسطوانات/صمامات ملف لولبية/منظم ضغط/صمامات يدوية، إلخ. | Airtech/ما يعادلها | 1 دفعة |
| PLC ووحدات التوسع | وحدة تحكم منطقية قابلة للبرمجة | ميتسوبيشي/إنوفانس أو ما يعادلها | 1 مجموعة |
| شاشة تعمل باللمس | شاشة تعمل باللمس | محلي | 1 مجموعة |
| نظام محرك الأسلاك | محرك التيار المتردد والعاكس | محلي | 1 مجموعة |
| التحكم في المحركات والسائقين | محركات السائر | ياكو/ليساي | 2 مجموعات |
| المكونات الكهربائية | حماة/تتابع/مفاتيح/مقابض، إلخ. | ديليكسي/شينت/شنايدر أو ما يعادله | 1 دفعة |
| عجلات الدليل | ©350 | دونغه | 4 قطع |
| منشار سلكي | 6892-80 | دونغه |
المواصفات الفنية
| لا. | عنصر | المعلمات التقنية |
|---|---|---|
| 1 | الحد الأقصى لطول قطعة العمل (مم) (اتجاه X) | 2500 |
| 2 | الحد الأقصى لعرض قطعة العمل (مم) (اتجاه Y) | 600 |
| 3 | الحد الأقصى لارتفاع قطعة العمل (مم) (اتجاه H) | 800 |
| 4 | سفر المحور السيني على طاولة العمل (مم) | 2500 |
| 5 | طاولة العمل السفر على المحور Y (مم) | 600 |
| 6 | طول منشار السلك (مم) | تقريبا. 6892 |
| 7 | قطر المنشار السلكي (مم) | 0.35~1 |
| 8 | مواصفات عجلة الدليل | القطر 350 ملم |
| 9 | عدد أخاديد عجلة التوجيه | 4 |
| 10 | السرعة القصوى للسلك (م/ثانية) | 84 ماكس |
| 11 | محرك القيادة القوة (كيلوواط) | 2.2 |
| 12 | السرعة القصوى لمحرك القيادة (RPM) | 2840 |
| 13 | الحد الأدنى من التغذية للمحور السيني لطاولة العمل (مم) | 0.01 |
| 14 | جدول العمل Y-المحور الحد الأدنى للتغذية (مم) | 0.01 |
| 15 | دقة تحديد المواقع المتكررة للمحور السيني على طاولة العمل (مم) | ±0.02 |
| 16 | دقة تحديد المواقع المتكررة للمحور Y على طاولة العمل (مم) | ±0.02 |
| 17 | إجمالي استهلاك الطاقة (كيلوواط) | 7.5 |
| 18 | مصدر الطاقة (ثلاث مراحل وخمسة أسلاك) | AC380V 50 هرتز |
| 19 | مصدر الهواء (MPa) | 0.6 |
| 20 | أبعاد المعدات (L×W×H) (مم) | تقريبا. 5800×3200×2200 |
| 21 | الوزن الإجمالي (كجم) | تقريبا. 4000 |
