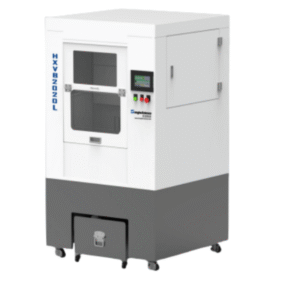

Máquina sierra de cables HXVB2020LC
- Nombre del equipo: Máquina cortadora de sierras de alambre anular
- Modelo: HXVB2020L-C
- Marca: DongheCiencia
- Fabricante: Shanghai Donghe Electromecánica Technology Co., Ltd.
- Dimensiones principales: Largo × Ancho × Alto (mm) = 1090 × 1100 × 1930
- Material principal: Estructura de acero de precisión
- Procesamiento de objetos: Cristales ópticos, cristales acústicos, carburo de silicio, cerámicas y otros materiales duros y quebradizos
Principio de funcionamiento
- El alambre anular galvanizado con micropolvo de diamante se mueve a alta velocidad bajo el mecanismo de guía para lograr el corte del material
- Mecanismo de movimiento lineal de husillo de bolas de carril guía de dos ejes YZ; Eje de movimiento accionado por un motor de precisión para control de posicionamiento
- Control PLC con dimensiones configurables para corte continuo automático
- Equipado con sistema de lubricación por aceite
- Corte húmedo y corte recto con cubierta protectora completamente cerrada
- Sistema de filtración y circulación de fluidos de corte de acero inoxidable
Características clave
- Alta precisión: La precisión de posicionamiento repetido de ±0,02 mm garantiza un corte preciso
- Aplicación versátil: Adecuado para diversos materiales duros y quebradizos, incluidos cristales ópticos, carburo de silicio y cerámica
- Operación automatizada: El sistema de control PLC permite el corte continuo automático con dimensiones preestablecidas
- Enfriamiento eficiente: Sistema integrado de filtración y circulación de fluidos de corte de acero inoxidable
- Diseño de seguridad: Cubierta protectora completamente cerrada para la seguridad del operador
- Componentes de calidad: Cuenta con rodamientos de precisión (NSK/SKF), componentes neumáticos confiables y rieles guía de alta calidad
Aplicaciones
Esta sierra de alambre es ideal para corte de precisión en industrias como:
- Fabricación de componentes ópticos
- Procesamiento de materiales semiconductores
- Fabricación avanzada de cerámica
- Crecimiento y procesamiento de cristales
- Laboratorios de investigación y desarrollo
Lista de componentes y piezas principales
| Nombre | Parámetros principales | Marca | Unidad | Cantidad |
|---|---|---|---|---|
| Cama/Carruaje | Estructura de acero de precisión | Donghe | Establecer | 1 |
| Mecanismo de sujeción de piezas de trabajo | Estructura de acero de precisión | Donghe | Establecer | 1 |
| Estructura de alambre | Estructura de acero de precisión | Donghe | Establecer | 1 |
| Tanque de agua de filtro | Chapa de acero inoxidable | Donghe | Establecer | 1 |
| Cubierta protectora | Chapa de precisión | Donghe | Establecer | 1 |
| Kit de riel guía lineal | Carril guía lineal | Doméstico de alta calidad | Establecer | 4 |
| Kit de tornillos de precisión | Tornillo de bola | Doméstico de alta calidad | Establecer | 2 |
| Kit de asiento de cojinete de rueda guía | Conjunto de asiento de cojinete | Donghe | Establecer | 4 |
| Rodamiento de ruedas guía | Rodamiento de precisión | NSK o SKF | Pieza | 8 |
| Componentes neumáticos | Cilindro/válvula solenoide/válvula reguladora de presión/válvula manual, etc. | Airtech/marca equivalente | Lote | 1 |
| PLC y Módulo de Expansión | Controlador lógico programable | Mitsubishi/Inovance o equivalente | Establecer | 1 |
| Controlador especial | Controlador de corte de alambre | Doméstico de alta calidad | Establecer | 1 |
| Pantalla táctil | Pantalla táctil | Doméstico de alta calidad | Establecer | 1 |
| Motor de accionamiento por cable e inversor | Motor e inversor de precisión de CA | Doméstico de alta calidad | Establecer | 1 |
| Control de Motor y Conductor | Motor de precisión | YAKO/Leadshine/equivalente | Establecer | 2 |
| Componentes eléctricos | Protector/relé/interruptor/perilla, etc. | Delixi/Chint/Schneider o equivalente | Lote | 1 |
| Rueda guía | <250 | Donghe | Pieza | 3 |
| Cable | 2255-50 | Donghe |
Parámetros técnicos
| No. | Artículo | Parámetro técnico |
|---|---|---|
| 1 | Longitud máxima de la pieza de trabajo (mm) | 200 |
| 2 | Ancho máximo de pieza de trabajo (mm) | 200 |
| 3 | Altura máxima de la pieza de trabajo (mm) | 200 |
| 4 | Longitud del cable (mm) | 2255 |
| 5 | Diámetro del alambre (mm) | 0.35-1.0 |
| 6 | Trazo del eje Y de la mesa de trabajo (mm) | 200 |
| 7 | Trazo del eje Z de la mesa de trabajo (mm) | 200 |
| 8 | Velocidad máxima del cable (m/seg) | 58 máx |
| 9 | Diámetro de la rueda motriz (mm) | 250 × 3 piezas |
| 10 | Número de ranura de la rueda motriz | 4 |
| 11 | Velocidad máxima del motor de accionamiento (RPM) | 2840 |
| 12 | Mesa de trabajo Alimentación mínima del eje X (mm) | 0.01 |
| 13 | Mesa de trabajo Alimentación mínima del eje Y (mm) | 0.01 |
| 14 | Precisión de posicionamiento repetido del eje X de la mesa de trabajo (mm) | ±0,02 |
| 15 | Precisión de posicionamiento repetido del eje Y de la mesa de trabajo (mm) | ±0,02 |
| 16 | Consumo total de energía (kW) | 5 |
| 17 | Fuente de alimentación | AC220V 50Hz |
| 18 | Fuente de aire (MPa) | 0.6 |
| 19 | Dimensiones de la unidad principal (L×W×H) (mm) | Aprox. 1090×1100×1930 |
| 20 | Peso total (kg) | Aprox. 500 |
