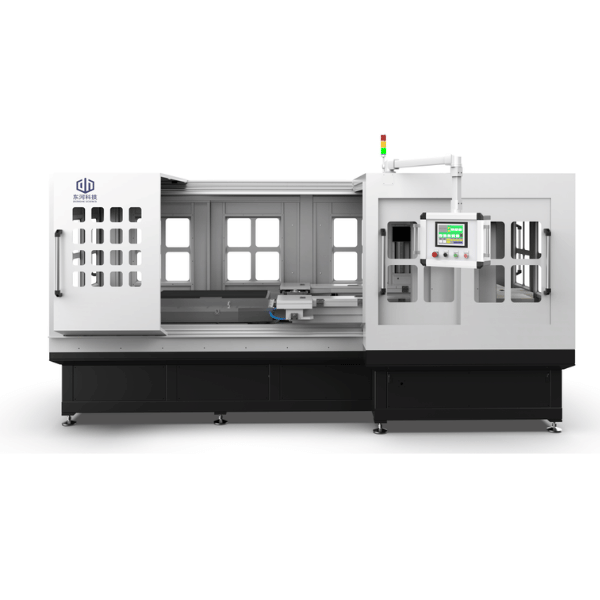

Máquina de sierra de cables HXWB50150L-50-C
Nombre del equipo: Máquina cortadora de sierras de alambre anular
Modelo de equipo: HXWB50150L-50-C
Marca del equipo: DongheCiencia
Fabricante: Tecnología electromecánica Co., Ltd. de Shanghai Donghe.
Dimensiones de la unidad principal: L×W×H (mm) ¦ 4400×2350×1900
Material principal: Estructura de hierro fundido/acero de precisión
Procesarea obiectelor: Cristales ópticos, cristales acústicos, carburo de silicio, cerámica, vidrio y otros materiales duros y quebradizos
Principio de funcionamiento
- El alambre anular galvanizado con polvo de diamante se mueve a alta velocidad bajo el mecanismo de guía para realizar el corte del material
- Mecanismo de movimiento lineal de husillo de bolas de carril guía de dos ejes Y/Z; Eje de movimiento impulsado por un motor paso a paso para lograr el control de posicionamiento
- Mesa de trabajo equipada con mandril magnético y dispositivo de sujeción para fijación de piezas de trabajo; Dispositivo de automedición (indicador de dial) instalado en la mesa de trabajo, con tornillos de ajuste en la parte inferior para ajustar el paralelismo entre la pieza de trabajo y la mesa de trabajo en dirección horizontal
- Mesa de trabajo equipada con mecanismo giratorio. Mesa giratoria de eje R para realizar el corte por oscilación de la pieza de trabajo
- Control PLC
- Equipado con sistema de lubricación por aceite
- Funda protectora completamente cerrada
- Sistema de filtración por circulación de fluidos de corte de acero inoxidable
Lista de componentes y piezas principales
| Nombre | Parámetros principales | Marca | Unidad | Cantidad |
|---|---|---|---|---|
| Cama/Carruaje | Estructura de acero de precisión | Donghe | Establecer | 1 |
| Mesa de trabajo | Estructura de hierro fundido | Donghe | Establecer | 1 |
| Estructura de alambre | Estructura de acero de precisión | Donghe | Establecer | 1 |
| Depósito de agua de filtro | Chapa de acero inoxidable | Donghe | Establecer | 1 |
| Funda protectora | Chapa de precisión | Donghe | Establecer | 1 |
| Kit de guía lineal | Carril guía lineal | Doméstico | Establecer | 4 |
| Kit de tornillos de precisión | Tornillo de bola | Doméstico | Establecer | 2 |
| Kit de asiento con cojinete de rueda guía | Conjunto de asiento de cojinete | Donghe | Establecer | 4 |
| Rodamiento de rueda guía | Rodamiento de precisión | NSK o SKF | Pieza | 8 |
| Componentes neumáticos | Cilindro/válvula solenoide/válvula reguladora de presión/válvula manual, etc. | Airtech/marca equivalente | Lote | 1 |
| PLC y módulos de expansión | Controlador lógico programable | Mitsubishi/Inovance/marca equivalente | Establecer | 1 |
| Pantalla táctil | Pantalla táctil | Doméstico | Establecer | 1 |
| Motor de rueda motriz principal de alambre e inversor | Motor e inversor asíncrono de CA | Doméstico | Establecer | 1 |
| Motor de control y conductor | Motor paso a paso | YAKO/Leisai | Establecer | 2 |
| Componentes eléctricos | Protector/relé/interruptor/perilla, etc. | Delixi/Chint/Schneider y marcas equivalentes | Lote | 1 |
| Rueda guía | <350 & <250 | Donghe | Pieza | 4 |
| Sierra de alambre | Longitud 6680mm | Donghe | Pieza | 2 |
Parámetros técnicos
| No. | Artículo | Parámetro técnico |
|---|---|---|
| 1 | Longitud máxima de la pieza de trabajo (mm) | 1500 |
| 2 | Ancho máximo de pieza de trabajo (mm) | 500 |
| 3 | Altura máxima de la pieza de trabajo (mm) | 50 |
| 4 | Rango de ajuste del espaciado entre ruedas de corte (mm) | 200-500 |
| 5 | Longitud de la sierra de alambre (mm) | Aprox. 6680 |
| 6 | Diámetro de la sierra de alambre (mm) | 0.35-1.0 |
| 7 | Recorrido del eje Y de la mesa de trabajo (mm) | 1750 |
| 8 | Recorrido del eje Z del marco de alambre (mm) | 200 |
| 9 | Rango de ángulo de giro | ±7,5° |
| 10 | Velocidad lineal máxima de la sierra de alambre (m/seg) | 84 máx |
| 11 | Diámetro de la rueda motriz (mm) | 350 & 250 |
| 12 | Número de ranuras de las ruedas motrices | 4 |
| 13 | Velocidad máxima del motor de accionamiento (RPM) | 2840 |
| 14 | Paralelismo de superficie de producto terminado (mm) | ±0,3 |
| 15 | Marco de alambre de alimentación mínima del eje Z (mm) | 0.01 |
| 16 | Mesa de trabajo Alimentación mínima del eje Y (mm) | 0.01 |
| 17 | Precisión de posicionamiento repetido del eje Z del marco de alambre (mm) | ±0,02/300 (mm) |
| 18 | Precisión de posicionamiento repetido del eje Y de la mesa de trabajo (mm) | ±0,02/300 (mm) |
| 19 | Consumo total de energía (kW) | Aprox. 4.7 |
| 20 | Fuente de alimentación | AC380V 50Hz |
| 21 | Fuente de aire (MPa) | 0.6 |
| 22 | Dimensiones exteriores de la unidad principal (L×W×H) (mm) | Aprox. 4400×2350×1900 |
| 23 | Peso total (kg) | Aprox. 4800 |
