Silisyum Karbür Isıtma Elemanı: Çeşitleri, Özellikleri ve Endüstriyel Fırın Uygulamaları

Haziran 2026'da güncellendi · Şangay Donghe Bilim ve Teknoloji teknik ekibi tarafından incelendi

A silisyum karbür ısıtma elemanı metal telin hayatta kalabileceğinin çok ötesindeki sıcaklıklarda elektrik akımını radyant ısıya dönüştüren, çoğunlukla yeniden kristalize silisyum karbürden (SiC) yapılmış metalik olmayan bir seramik dirençtir. Bir fırın, ısıl işlem fırını, cam tank veya yüksek sıcaklıkta bir laboratuvar fırını çalıştırırsanız, SiC elemanı genellikle sıcak bölgenin arkasındaki beygirdir. Bu kılavuz, bu elemanların ne olduğunu, nasıl ısı ürettiklerini, aralarından seçim yapacağınız şekilleri ve özellikleri, dirençlerinin yaşlandıkça neden bu kadar tuhaf davrandığını, nasıl tel çekileceğini ve boyutlandırılacağını ve talebin nereye doğru gittiğini kapsar.

Silikon Karbür Isıtma Elemanı Nedir?

Silisyum karbür ısıtma elemanı, çoğunlukla yeniden kristalize edilmiş silisyum karbürden (SiC) yapılmış, oluşturulmuş ve daha sonra yoğun bir çubuk veya tüp halinde yeniden kristalleştirilen metalik olmayan, yüksek sıcaklık seramik direncidir. Yaklaşık 1625 °C'ye kadar element sıcaklıklarında, metal telin hayatta kaldığının çok ötesinde, elektrik akımını radyant ısıya dönüştürür, bu nedenle bu elementler fırınları, cam tankları ve ısıl işlem fırınlarını çalıştırır.

Karborundum olarak da adlandırılan silikon karbürün kendisi, Mohs ölçeğinde 9'un üzerinde sertliğe sahip, elmasınkine yaklaşan bir silikon ve karbon bileşiğidir, bu nedenle metal ısıtıcıların eriyip sarktığı yerlerde hayatta kalır. Çoğu element yeniden kristalize SiC kullanırken, spiral sıcak bölgeler genellikle ekstra yoğunluk için reaksiyona bağlı silisyum karbürden yapılır.

İki inşaat ailesi hakimdir.Yeniden kristalize SiC, merkezi bir sıcak bölge ve iki soğutucu uç ile klasik çubuğu verir.Oluklu spiral elemanlarda kullanılan reaksiyon bağlı SiC, daha küçük bir kesit için daha yüksek yoğunluğu paketler.Aynı sert, kırılgan SiC ailesi, yüksek teknolojili hassas çalışmalarda da karşımıza çıkıyor silisyum karbür aşındırıcı külçelere tahıllar bir elmas tel testere dilimleri.ABD Ulusal Standartlar ve Teknoloji Enstitüsü'ne göre, yeniden kristalize edilmiş bir SiC (Globar) çubuk, sağlam ve oksidasyona dayanıklı olarak hizmet edecek kadar dayanıklıydı i̇kincil kızılötesi emisyon standardı, malzemenin kırmızı ısıda ne kadar kararlı olduğuna dair yararlı bir ipucu. Kimya ve kristal arka plan için genel bakışa bakın silisyum karbür wikipedia'dan.

Bu sertliğin pratik bir sonucu: SiC elemanları kırılgandır ve dikkatsizce vurulursa veya kelepçelenirse kolayca çatlar, SiC külçelerini kesen herkesin hızlı bir şekilde öğrendiği bir özelliktir. Pratikte, çatlak bir eleman yeni bir fırında en yaygın garanti sorunudur, bu nedenle hassas taşlanmış soğuk uçlar ve kurulum sırasında yaklaşık ± 0,5 mm madde dar çap toleransı Seramik bir malzeme olarak SiC, seramik için nispeten yüksek elektrik iletkenliği, ayrıca güçlü oksidasyon ve korozyon direnci, düşük deformasyon ve onu hizmetteki en zorlu ısıtma elemanı seramiklerinden biri haline getiren dayanıklılık sunar. En iyi bilinen marka Kanthal'ın Globar hattı, yeniden kristalleştirilmiş SiC'nin yüksek sıcaklıktaki elektrikli fırınlar için varsayılan olmasına yardımcı oldu.

Silikon Karbür Isıtma Elemanları Nasıl Isı Üretiyor

SiC elemanları Joule ısıtmasıyla ısınır: bir akım elemanın içinden geçer, elektrik direncini karşılar ve bu güç, W'nin watt cinsinden güç, I'in akım ve R'nin direnç olduğu W = I²R'yi takip ederek ısıya dönüşür. Eleman, merkezi sıcak bölgesi yüksek dirençte çalışacak ve parlayacak şekilde şekillendirilirken, iki soğutucu uç düşük direnç taşır ve fırın duvarını geçtikleri yerde serin kalır.

Mühendisler bu soğuk uçları alüminize eder ve patentli bir yaklaşım, soğuk uç kesitini özellikle genişletir alt uç direnci ve o ısıyı odanın içinde tutun.o sıcak-bölge-soğuk-uç oranını yanlış alın ve uçlar aşırı ısınır, bu da elemanı duvardan çıktığı yerde çatlatan bir arıza.Mühendisler oranı boyutlandırır çünkü erken arızaların çoğunun temel nedeni sıcak bölge değil aşırı sıcak soğuk uçtur; 1400 °C'de günde 24 saat çalışan bir üretim fırını herhangi bir uyumsuzluğu cezalandırır.

Silisyum karbür ısıtma elemanı nasıl ısı üretir?

Silisyum karbür ısıtma elemanı dirençli olarak ısı üretir: elektrik akımı yüksek dirençli SiC sıcak bölgesinden akar ve malzeme bu elektrik enerjisini radyant ısı olarak dağıtır. Sıcak bölge direnci büyüktür, yüzeyi yaklaşık 1050 °C'ye ulaştığında kabaca 600 ila 1400 ohm-mm²/m'dir, dolayısıyla mütevazı bir akım bile yoğun, düzgün radyant ısı üretir.

Direnç sabit değildir: oda sıcaklığından yaklaşık 800 °C'ye kadar düşer (negatif bir katsayı), daha sonra 800 °C'nin üzerine sıcaklıkla tekrar yükselir (pozitif bir katsayı), arada bir yerde minimuma ulaşır. Bu U şeklindeki eğri, bir fırın kontrol sisteminin evcilleştirmesi gereken ilk tuhaflıktır.

Silisyum karbür havada ısıtıldığında da yavaş yavaş oksitlenir, bu reaksiyon element yaşamının merkezi hikayesi haline gelir, aşağıda açıklanmıştır. Buradaki oksit büyümesi yüzey bilimi düzeyinde incelenmiştir, örneğin ABD Enerji Bakanlığı'nın bu konudaki çalışmasında silisyum karbürün oksidasyonu.

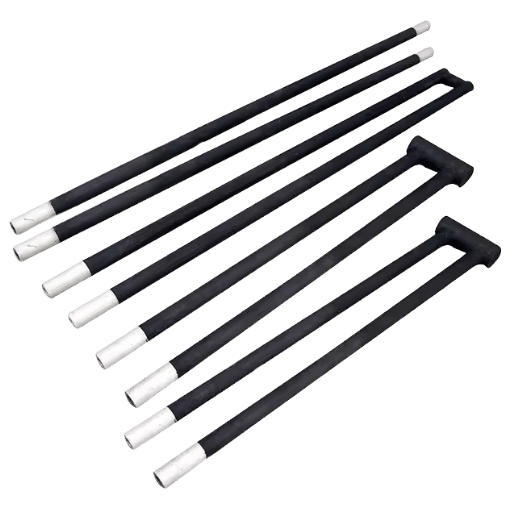

Türleri ve Şekilleri: Çubuk, Spiral, Dambıl ve U Elemanları

Eleman şekli fırın geometrisine, kablo düzenine ve ne kadar sıcak bölge yüzeyine ihtiyacınız olduğuna uyacak şekilde seçilir. Altı aile hemen hemen her fırını kapsar:

Yanlış şekli seçmek pahalı bir hatadır: çok uzun olan bir çubuk, sıcak bölgesinin bir kısmını fırın duvarının içinde bırakır, burada aşırı ısınır ve çatlar. Uygulamada, havacılık ve otomotiv ısıl işlem atölyeleri, duvar kayıplarını kesmek için genişletilmiş 30 mm soğuk bölümlerle dambıl uçlarını tercih eder. Yaygın boyutlar, çapı 0,5 ila 3 inç (10 ila 55 mm) ve uzunluğu 1 ila 10 fit uzunluğundadır, kabaca 4,2 m'ye kadar sıcak bölgeler vardır. Tedarikçiler, fırınınıza uyacak şekilde helisel yuvalı Tip U saç tokaları da dahil olmak üzere konfigürasyonu, çapı ve uzunluğu özelleştirecektir. Tek sarmallı bir elemandaki spiral yuvanın dekoratif olmadığını unutmayın: sıcak bölgenin kesit alanını azaltır, bu da direncini artırır ve uçları merkeze göre soğuk tutar, bu yaklaşım erken resmileştirilmiştir silisyum karbür element patentleri.

Sıcaklık Aralığı ve Temel Özellikler

Silisyum karbür ısıya dayanıklı mı? çok. SiC ısıtma elemanları, yaklaşık 1625 °C'ye (2957 °F) kadar eleman yüzey sıcaklıklarında çalışır, çoğu fırın sürekli 600 ila 1600 °C arasında çalışır. Ancak başlık numarası bir seyir hızı değil tavandır: bir elemanı sürekli olarak 1600 °C'ye yakın çalıştırın ve servis ömrünü hızlı bir şekilde değiştireceksiniz, bu nedenle birçok tasarımcı, yüksek kaliteli bir eleman için pratik uzun ömürlü tavan olarak başlık maksimum çalışma sıcaklığına değil, kabaca 1550 °C'ye davranır. SiC, kırmızı ısıda faydalı mukavemet ve oksidasyon direncini korur, bu nedenle çalışmalar Yüksek sıcaklıkta servis için SiC purdue Üniversitesi'nde mukavemet tutma ve yüksek ısı iletkenliğini vurgulayın.

Silisyum Karbür Isıtma Elemanlarının Kullanıldığı Yer

SiC elemanları, bir prosesin havada temiz, elektrikli, yüksek sıcaklıkta ısıya veya kontrollü bir atmosfere ihtiyaç duyduğu her yerde kullanılır: seramik ateşleme, cam eritme ve şekillendirme, metal ısıl işlem, metalurji ve tahlil, toz metalurjisi, manyetik malzeme sinterleme, atık yakma ve otomotiv bileşen ısıl işlem laboratuvar ve pilot fırınları da demirlerler.

Her uygulamada bir risk söz konusudur: Eleman sayısından tasarruf etmek için elemanı çok sıcak çalıştırın ve aylarca hizmet ömrünü birkaç watt ile takas edersiniz. Örneğin 1500 °C sıcaklıktaki bir tıbbi seramik fırını, yüzey yüklemesi azalmazsa elemanları hızlı bir şekilde kıracaktır. ABD Enerji Bakanlığı bunu belirtiyor endüstriyel proses ısısı endüstriyel enerji kullanımının en büyük dilimi olduğundan, bu fırınların arkasındaki elementler tesis ölçeğinde önemlidir.

Yarı iletkenler SiC elemanları için hızla büyüyen bir yuvadır, çünkü güç çiplerinin tam olarak SiC'nin sahip olduğu 1200 ila 1600 °C bandında çalışmasını sağlayan aynı yüksek sıcaklıkta difüzyon, oksidasyon ve sinterleme adımları. Bu, elementi doğrudan daha sert hammaddeleri dilimlemeye yönelik daha geniş bir itmeye bağlar: yapımcıları SiC gofret kesme ekipman ve sert ve kırılgan malzeme kesme hatlar aynı tedarik zincirini besliyor Gelişmiş gelen kırılgan metal olmayan iş parçaları seramik elmas tel testere optik boşluklara çalışmak, bu elemanların ısıttığı aynı fırınlara dayanır.

SiC vs MoSi2 vs Metalik Elemanlar: 1625 °C Geçiş Penceresi

Silisyum karbürün ne gibi dezavantajları var? Çoğunlukla iki: direnç yaşları ve tavanı yüksek olmasına rağmen mevcut en yüksek değer değil. Eleman aileleri arasındaki seçimin devreye girdiği yer burasıdır. Karara biz diyoruz 1625 °C Geçiş Penceresi: En büyük manşet numarasına sahip olanı değil, gerçek çalışma sıcaklığınızı ve atmosferinizi tatlı nokta parantezine alan öğeyi seçin.

İşte sezgilere aykırı kısım. Molibden disilisit sic'den daha sıcak olur ve kritik olarak direnci ömrü boyunca zar zor değişir, bu nedenle yaşlanan SiC'nin talep ettiği voltaj takibini zorlamaz. Öyleyse neden her zaman MoSi2 kullanmıyorsunuz? Kendi tuzağı olduğu için: MoSi2, malzemeyi parçalayabilen 400 ila 600 °C aralığında hızlandırılmış haşere oksidasyonundan muzdariptir ve sıcakken daha kırılgandır. Vakum veya inert gaz gerektiren tungsten elementlerin aksine, SiC düz havada çalışır; aynı zamanda MoSi2'den daha ucuzdur, termal şoku daha iyi tolere eder (dakikada kabaca 12 ila 18 °C rampa yapabilir) ve açık ve kapalı olarak bisiklet sürmekten mutludur. Dürüst özet: SiC, en iyi yüksek sıcaklık elemanı değildir, penceresindeki en iyisidir.

Element Ömrü: Direnç-Tırmanma Saati ve Yüzey Yükleme Ömrü Bütçesi

Neden bir silisyum karbür ısıtma elemanının direnci zamanla artar? çünkü yavaş yavaş oksitlenir.Havada, SiC yüzeyi yaklaşık 800 °C oksitlenmeye başlar, kabaca 1000 ila 1300 °C arasında koruyucu bir silika (SiO2) filmi oluşturur.Bu film aslında yardımcı olur: yüzeyi pasifleştirir ve daha fazla oksidasyonu yavaşlatır, 1500 °C'ye yakın stabilize olur. Onun değiş tokuşu, oksidin binlerce saat boyunca kalınlaşmaya devam etmesi ve büyümenin elementin elektrik direncini istikrarlı bir şekilde yükseltmesidir. Buna öngörülebilir sürüklenme diyoruz Direnç-Tırmanma Saati: Bir SiC elemanı aniden arızalanmaz, yükselen direncinden okuyabileceğiniz bir programa göre yaşlanır.

Bu silika pasifleştirmesi, hakemli bir incelemede açıklanan klasik parabolik, kendi kendini sınırlayan oksidasyonu takip eder silisyum karbür oksidasyon davranışı, ve altta yatan termal oksidasyon fiziği üzerinde yapılan çalışmalarda ayrıntılı olarak açıklanmıştır sic'nin termal oksidasyonu TU Wien'de. Alanında pratik bir kural, buna deyin 3x Direnç Kuralı, bir elementin direnci orijinal değerinin yaklaşık üç katına ulaştığında bitmesidir. Ayrıca bir uçurum var: yüzeyi kabaca 1627 °C'nin üzerine itin ve koruyucu film bozulur, oksidasyon hızlanır ve element erken başarısız olur, bu da tam olarak bu nedenle nominal tavanda çalışmak bir hatadır. Dikkatli üretim süreci kontrolü koruyucu bir kaplama uygular ve yüksek yoğunluklu (HD) kaliteler aşındırıcı atmosferlere daha iyi direnç gösterir, her ikisi de eleman değişiklikleri arasındaki aralığı uzatarak kesinti süresini kısaltır. Temel neden oksidasyon olduğundan, yapısal düzeltme daha düşük yükleme ve daha sıcak bir eleman değil koruyucu bir kaplamadır; sertifikalı yüksek yoğunluklu kaliteler direnç toleransını daha uzun tutar. Çünkü fırın sıcakken yaşlı elemanlar genellikle değiştirilebilir, planlı değiştirme yedek ısı kaynaklarına dayanmayı önler.

“Amperajı izliyoruz. Fırın sıcaklığa ulaştıktan sonra akım çekişi sabit kaldığı sürece elemanlar hızlı yaşlanmıyor. Ayar noktasına ulaşmak için ihtiyaç duyduğumuz voltajdaki yavaş tırmanış gerçek yakıt göstergesidir.”

En büyük tek kolunuz yüzey watt yüklemesidir, yayılan yüzeyin birimi başına harcanan güç (W/cm²).bir olarak düşünün Yüzey Yükleme Ömrü Bütçesi: Her fırın sıcaklığı watt yoğunluğuna bir tavan koyar ve bu tavanın altında harcama çalışma süresini satın alır. Bir fırın üreticisinin belirttiği gibi, SiC elemanları “yüzey yüklerini düşük tutarsanız en uzun süre dayanır.”

Kablolama ve Kurulum En İyi Uygulamalar

Direnç, elemanlar yaşlandıkça yukarı doğru sürüklendiğinden, kablolama bir dipnot değildir, Direnç-Tırmanma Saatinin doğrudan bir sonucudur. Seri veya paralel olarak bağlanan elemanlar, dirençleri eşleşmediği sürece gücü eşit olarak paylaşmaz, bu nedenle uyumsuz bir eleman aşırı güçlenir ve erken yanar. İki kural doğrudan takip eder.

• ✔Paralel bağlantıları tercih edin Seri kullanmanız gerekiyorsa, seri halinde yaklaşık üç daldan fazlasını tutmayın.
• ✔Bir banka boyunca kabaca ±5 ila ±10% içindeki eleman direncini eşleştirin ve bankayı eşleşen bir set olarak değiştirin.
• ✔Çoklu musluklu bir transformatör veya SCR (silikon kontrollü doğrultucu) kontrol cihazı kullanın ve soğuk elemanları çatlatan bir akım dalgalanmasını önlemek için başlangıçta voltajı yavaşça yükseltin.
• ✔Alüminize soğuk uçları M, C veya G kelepçeleri ve alüminyum örgü ile sıkıca kelepçeleyin; gevşek bir bağlantı yayları ve ucu yok eder. Bu bağlantıyı güvenilir kılan büyütülmüş düşük dirençli soğuk ucun kendisi bir patentli eleman tasarımı.
• ✔Duvar geçişini soğuk uç çapının yaklaşık 1,5 ×'ini delin, seramik elyafla hafifçe paketleyin ve depolanan elemanları kuru tutun.

24 saat çalışan bir üretim hattında, tek bir uyumsuz eleman haftalar içinde başarısız olabilir; 10% içindeki eşleşen direnç ve torklama kelepçeleri spesifikasyona göre bir yıl hizmet ile bir ay arasındaki farktır.Element kurulumu ve direnç davranışı, elemanların içinde oturduğu daha geniş fırın sistemini yöneten IEC 60519 gibi elektro ısı kurulumları için güvenlik standartlarını da keser.

Silisyum Karbür Elemanları Nasıl Seçilir ve Boyutlandırılır

Yukarıdakilerin tümünü bir satın alma siparişine dönüştürmek kısa, tekrarlanabilir bir kontrol listesine gelir. Çalışma sıcaklığını, yüzey yükü kapağını, sıcak bölge uzunluğunu, atmosferi, voltaj tavan boşluğunu ve eleman formunu kapsayan bu altı adımı sırayla çalışın ve bir tedarikçiye, tahmin yapmadan veya maliyetli ileri geri teklif verebilecekleri eksiksiz bir spesifikasyon vereceksiniz.

Kesin boyutlar fırınınıza bağlıdır, bu nedenle genel stok sipariş etmek yerine sıcak bölgenize ve soğuk uç uzunluklarınıza göre oluşturulmuş direnç uyumlu bir set isteyin.

Atmosfer, mühendislerin en sık yanlış yaptığı adımdır, çünkü aynı eleman etrafındaki gaza bağlı olarak çok farklı sıcaklıkları ve watt yüklerini tolere eder. Gücü boyutlandırmadan önce kapağı ayarlamak için bu referansı kullanın:

Sektör Görünümü: SiC Isıtma Elemanı Talebinin Yönlendirildiği Yer

SiC ısıtma elemanları için yük taşıyan sürücü bir pazar grafiği değil, bir yapıdır. Elektrikli araçlar ve şebeke elektroniği için güç yarı iletken fabrikalar çoğalıyor ve ham hale gelen adımlar artıyor silikon gofret malzemesi ve SiC çalışmaya başlıyor silisyum karbür MOSFET cihazlar, bu elemanların sahip olduğu tam olarak 1200 ila 1600 °C bandında yüksek sıcaklıkta difüzyon, oksidasyon ve sinterleme yapar.Her yeni fab hattı, SiC fırın elemanları üzerinde bir türev çekiştir.

Politika ikinci etkendir. ABD Enerji Bakanlığı'nın Endüstriyel Isı Çekimi yakıtla çalışan fırınlara göre temiz elektrikle çalışan elektrikli dirençli ısıtmayı tercih eden, 2035 yılına kadar en az 85% daha düşük emisyonlu maliyet açısından rekabetçi endüstriyel ısıyı hedefler. Elektrikli proses ısısına yönelik yapısal kayma, her temiz yüksek sıcaklık elemanı için arka rüzgardır. Piyasa araştırmacıları, SiC elektrikli ısıtma elemanı pazarının her yıl yüksek tek haneli rakamlarda büyüdüğünü öngörüyor, ancak bu rakamları yönlü arka plan olarak ele alıyor; 2026 fırın projesi planlayan bir alıcı için gerçek sinyal, elektrikli yüksek sıcaklık kapasitesinin kullanımdan kaldırılmadığıdır. 2026 hattını planlayan alıcılar için tuzak, bugünün sıcaklığındaki elemanları belirlemek, ardından prosesin 1500 °C'ye süründüğünü keşfetmektir; Üretimin ortasında daha sıcak elemanların yenilenmesi pahalıdır ve 1300 °C difüzyon fırınlarını çalıştıran güç cihazı fabrikaları tam olarak bununla karşı karşıyadır. Yeni bir hat belirliyorsanız, sıcaklık aralığınızın üst ucu için eleman bankasını şimdi tasarlayın, çünkü daha sıcak elemanların daha sonra yenilenmesi bugün tavan boşluğu satın almaktan çok daha maliyetlidir.
