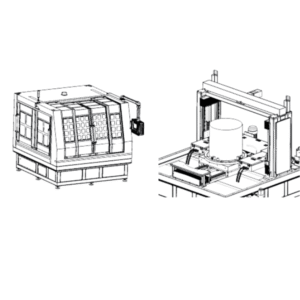

آلة قطع منشار الأسلاك HXWB6560L-450-C
- اسم المعدات: حلقي آلة قطع منشار الأسلاك الماسية
- نموذج: HXWB6560L-450-C
- ماركة: دونغه ساينس
- الشركة المصنعة: شركة شنغهاي دونغه للتكنولوجيا الكهروميكانيكية المحدودة.
- أبعاد الوحدة الرئيسية: L×W×H (مم) ° 2200 × 2150 × 2100
- المادة الرئيسية: الحديد الزهر / هيكل فولاذي دقيق
القدرة على المعالجة
المواد المطبقة: البلورات الضوئية والبلورات الصوتية وكربيد السيليكون والسيراميك والزجاج وغيرها من المواد الصلبة والهشة
مبدأ العمل
تعمل الآلة من خلال الآليات التالية:
- يتحرك السلك الحلقي المطلي بالمسحوق الماسي الصغير بسرعة عالية مدفوعًا بآليات توجيه لتحقيق قطع المواد
- آلية الحركة الخطية اللولبية اللولبية ذات المحور المزدوج XZ؛ يتم تشغيل محاور الحركة بواسطة محركات متدرجة للتحكم في تحديد المواقع
- طاولة عمل مجهزة بآلية دوارة على شكل حرف R
- نظام التحكم PLC
- نظام تشحيم الزيت
- غطاء واقي مغلق بالكامل
- نظام تدوير وترشيح السوائل بقطع الفولاذ المقاوم للصدأ
الميزات الرئيسية
- قطع عالي الدقة للمواد الصلبة والهشة
- نظام التحكم الآلي PLC
- تصميم مغلق بالكامل من أجل السلامة
- نظام فعال لتدوير وترشيح سائل القطع
- تشغيل سلكي عالي السرعة يصل إلى 84 م/ث
- تحديد المواقع بدقة بدقة ±0.02 ملم
- بصمة مدمجة مع بناء قوي
- مناسبة للبلورات البصرية والصوتية وكربيد السيليكون والسيراميك ومعالجة الزجاج
قائمة المكونات والأجزاء الرئيسية
| مكون | المعلمات الرئيسية | ماركة | وحدة | كمية |
|---|---|---|---|---|
| سرير/عربة | هيكل فولاذي دقيق | دونغه | تعيين | 1 |
| طاولة العمل | هيكل من الحديد الزهر | دونغه | تعيين | 1 |
| إطار سلكي | هيكل فولاذي دقيق | دونغه | تعيين | 1 |
| تصفية خزان المياه | صفائح الفولاذ المقاوم للصدأ المعدنية | دونغه | تعيين | 1 |
| غطاء واقي | الصفائح المعدنية الدقيقة | دونغه | تعيين | 1 |
| مجموعة السكك الحديدية الدليل الخطي | السكك الحديدية الدليل الخطي | محلي | تعيين | 4 |
| طقم لولبي دقيق | المسمار الكرة | محلي | تعيين | 2 |
| مجموعة مقاعد تحمل عجلة التوجيه | تحمل تجميع المقعد | دونغه | تعيين | 4 |
| محمل عجلة التوجيه | تحمل الدقة | NSK أو SKF | قطعة | 8 |
| مكونات هوائية | أسطوانة/صمام ملف لولبي/صمام تنظيم الضغط/صمام يدوي، إلخ. | Airtech/العلامة التجارية المكافئة | دفعة | 1 |
| PLC ووحدة التوسع | وحدة تحكم منطقية قابلة للبرمجة | ميتسوبيشي/إنوفانس/علامة تجارية مكافئة | تعيين | 1 |
| شاشة تعمل باللمس | شاشة تعمل باللمس | محلي | تعيين | 1 |
| محرك عجلة القيادة السلكية والعاكس | محرك وعاكس غير متزامن للتيار المتردد | محلي | تعيين | 1 |
| محرك التحكم والسائق | محرك السائر | ياكو/ليساي | تعيين | 2 |
| المكونات الكهربائية | حامي/تتابع/مفتاح/مقبض، إلخ. | Delixi/Chint/Schneider أو ما يعادلها من العلامات التجارية | دفعة | 1 |
| عجلة الدليل | μ350 و μ250 | دونغه | قطعة | 4 |
| سلك الماس | الطول 3830 ملم | دونغه |
المعلمات التقنية - HXWB6560L-450-C
| لا. | عنصر | المعلمة التقنية |
|---|---|---|
| 1 | الحد الأقصى لطول قطعة العمل (مم) | 450 |
| 2 | الحد الأقصى لعرض قطعة العمل (مم) | 450 |
| 3 | الحد الأقصى لارتفاع قطعة العمل (مم) | 450 |
| 4 | قطر الدوران (مم) | 650 |
| 5 | طول السلك (مم) | 3830 |
| 6 | قطر السلك (مم) | 0.35-1.0 |
| 7 | شوط المحور السيني لطاولة العمل (اتجاه تغذية القطع) (مم) | 600 |
| 8 | شوط المحور Z للإطار السلكي (مم) | 450 |
| 9 | السرعة القصوى للسلك (م/ثانية) | 84 ماكس |
| 10 | قطر عجلة القيادة (مم) | 350 |
| 11 | عدد أخاديد عجلة القيادة | 4 |
| 12 | السرعة القصوى لمحرك القيادة (RPM) | 2840 |
| 13 | إطار سلكي ذو محور Z الحد الأدنى للتغذية (مم) | 0.01 |
| 14 | جدول العمل Y-المحور الحد الأدنى للتغذية (مم) | 0.01 |
| 15 | دقة تحديد المواقع المتكررة للمحور Z للإطار السلكي (مم) | ±0.02/300 (مم) |
| 16 | دقة تحديد المواقع المتكررة للمحور Y على طاولة العمل (مم) | ±0.02/300 (مم) |
| 17 | إجمالي استهلاك الطاقة (كيلوواط) | 4.7 |
| 18 | مصدر طاقة | AC380V 50 هرتز |
| 19 | مصدر الهواء (MPa) | 0.6 |
| 20 | أبعاد الوحدة الرئيسية L×W×H (مم) | تقريبا. 2200 × 2150 × 2100 |
| 21 | إجمالي وزن الماكينة (كجم) | تقريبا. 2580 |
