磁性材料切断機の選択方法: 完全な選択ガイド

Q: 1.How to Choose a Magnetic Material Cutting Machine?

選択は4 つの側面に分けられました: 材料、精度、性能、価格 機械加工する材料の種類を知っています 硬くて壊れやすいNdFeB希土類磁石ですか、それとも柔軟な結合磁石ですか 生産率が高速で自動化された機器への投資を正当化するのか、それとも小規模な手動生産で処理できるのかを検討してください 最後に、初期資金の流出と、工具、磨耗、交換、修理にかかる費用を含む機械の継続的な操作の両方を計算します。.

Q: 2.さまざまな種類の磁性材料を切断するための代替手段は何ですか?

いくつかの方法が利用可能です: ダイヤモンドワイヤソーイング: 焼結ネオジム (NdFeB) 、 サマリウムコバルト (SmCo) 、 硬質フェライトとよく合います これらは破壊と消磁による損傷を制限する低温プロセスです 研磨砥石: 磁気ブロックから余分な材料を除去する際に使用されます 複雑さが軽微な形状がこのツールに最適です レーザー加工: 金属シート、本質的に薄いか柔らかいか、またはポリマー結合磁石は通常この方法で処理されます 硬くて緻密な焼結磁石を避けてください 研磨ウォータージェット切断: より厚い柔軟な磁石を含む多くの材料を切断できます コールドカットであるため、硬質材料の場合は速度が遅く、精度が低くなります。.

Q: 3.精度要求度は機械の選択に影響を与えますか?

これは要求される精度のレベルに依存します 平行面の確保や円筒形磁気ブロックの無駄の最小化など、高精度を必要とする方には、ダイヤモンドワイヤーソーが最も適切なツールです それを使用すると、いくつかの形状を0.1mmの縁石で切り取ることができ、その結果、最高の材料保持が得られます 材料の粗切断のように、それほど厳しくない要件の場合は、公差の広い単純な形状、より安価な砥石を使用します。.

Q: 6.主な費用と維持要因は何ですか?

技術によってコスト構造が異なる: ダイヤモンドワイヤソー: 消耗品は定期的に交換する必要があるダイヤモンドワイヤーです 適切な張力と冷却システムのメンテナンスが必要です 研磨グラインダー: 研削ホイールが摩耗し、再ドレッシングまたは交換が必要です 重い部品のために操作にコストがかかります レーザー切断: ツールの摩耗がない; ただし、光学系、ガスシステム、レーザー対策の洗浄を考慮する必要があります 主な費用はエネルギーと補助ガスです ウォータージェット切断: ガーネットが消費され、ポンプ部品が摩耗し(ピストンとノズル)、大量の水と電力が使用される複雑な高圧システムにより、メンテナンスの必要性が高まります。.

必須基準、技術比較、専門家の推奨事項

磁気切断機の生産に従事している製造業者は、切断機の正しい選択を通して磁性材料に効果的な精密切断を割り当てることの本質を理解することができます利用可能な選択肢の膨大な数があります需要とアプリケーションの一つ一つに対応し、これはそれらすべてを検討し、適切なものを選択することを非常に困難にする通常、それはフェライト磁石、焼結 NdFeB またはフレキシブル磁気トリミングされ、機械加工可能なシートは、機械の構造のみに依存します。この記事の目的は、いくつかの重要な要素を検討して、適切な磁性材料切断機を選択できるように支援することです。.

磁気掘削機を理解する

材料加工のすべての方法と同様に、磁気掘削装置は、最も専門的にそれ自身を貸す金属表面に関して特定の優先度を運ぶ。機械は、水平方向または垂直方向の表面でも正確に作業できる重い電磁ベースにより、鉄表面に取り付けることができます。これは、磁気ドリルなどを購入する前に考慮する必要があります切断する材料, 、穴のサイズ、および穴の深さおよびより重要なことに、機械およびそれがカッターかビットをいかによく補うか。.

Magnetic Drillとは?

マグドリルとしても知られる磁気ドリルは、建設または建物の専門家が特に金属表面に穴を開けるためによく使用される一種の穴あけ機です。このようなツールには、鋼鉄や使用されているその他の磁気表面に簡単に接着できる電磁石が装備されています。磁気ドリルは、穴の適切な切断、タッピング、カウンターシンキング、またはボーリングのために設計および使用されています。スピードコントローラーや強化された環状ドリルやツイストドリルに適合する機能を備えた電気およびバッテリー駆動のドリルなどの最新の磁気ドリルは、建設だけでなく、製造業界や金属加工業界でも適用できます。頑丈な掘削活動を実行しながら、非常に高い水準のサービスとパフォーマンスが求められます。.

磁気ドリルの種類

磁気ドリルは、その設計、機能、用途に応じてさまざまな種類があります。実際に一般的に使用されている5 種類の磁気ドリルは、以下にリストされています:

1.コード付き磁気ドリル

コード付き磁気ドリルを実行する電力は、動作中に中断されることなく、主電源または電源から直接供給されます。この設計により、トルクと速度の値が増加し、産業用途での作業が容易になります。コード付きドリルは、高エネルギーを消費し、長時間作業する頑丈な作業に依存しています。.

2.コードレス磁気ドリル

動作するにはコンセントに接続する必要があるコード付き磁気ドリルとは異なり、コードレス磁気ドリルはリチウムイオン電池で駆動されます。これらのドリルは、電気のない地域や屋外で作業する場合に好まれます。リチウムイオンコードレスドリルは、完全に充電されたバッテリーでほとんどの穴あけ作業を実行できます。.

3 ポータブル磁気ドリル

軽量でコンパクトなポータブル磁気ドリルは、操作が容易なように作られており、スペースがほとんどない場合やぎこちない位置にある場合でも、ユーザーがドリルを実行できるようにします。作業が床で行われ、作業者が頻繁にある現場から別の現場に移動する場合に非常に役立ちます。.

4 油圧磁気ドリル

このタイプのドリルは油圧システムを利用して動作し、石油産業や化学プラントなどの火花が発生しない場所に適しています。彼らは高いトルクと厳しい作業モードで有名です。.

5 空気圧磁気ドリル

圧縮空気は空気圧磁気ドリルの動力源として使用され、爆発の危険性を含む環境でも安全に使用できます。それらは耐久性のある方法で構築されており、極限条件下でかなりの量の穴あけ加工を行うことができます。.

磁気ドリルの応用

このような装置は、機械製造に関連するものを含む、さまざまな産業や建設で実用化されています。以下は、さまざまな産業における磁気掘削機の使用を示すいくつかのケースです:

鉄骨造

磁気ボール盤は、梁や柱を垂直に穴あけして金属製の構造を強化するプロセスをサポートするため、鉄鋼加工プラントに不可欠な部分です。磁気固定機能により、垂直の鋼表面に取り付けることができます。.

橋の建設

橋の建設では、クランプされた鋼桁に磁気ドリルが使用され、ボルト接続を取り付けるためにプレートに取り付けられます。構造化要素の固定には、メンテナンス活動に不可欠なこのようなドリルが必要です。.

海洋建設

磁気掘削機は造船活動で使用されます。磁気掘削機は、船舶の建造やサービスに対応するように設計されており、限られた空間や荒れた環境での使用により海洋構造物を拡張します。.

機器の設置

重工業用機器の取り付けには、磁気ドリルを使用すると便利です。これらの機械を使用すると、金属製の背景やプラットフォームに穴を開けることが容易になるため、磁気ドリルを使用すると、高精度の機械の設置が可能になります。.

パイプライン産業

磁気ドリルはパイプラインや石油産業で広く使用されています。これらの機械は主にパイプの穴あけ用であり、特にパイプラインの敷設やメンテナンス作業を行う際に直径が大きい機械です。.

適切な磁気カッターの選択

磁気カッターを購入するかどうかを検討している間、特定の材料、穴のサイズ、使用するドリルの種類を考慮することが非常に重要です。高速度鋼は、アルミニウムや軟鋼などの軟質金属にとって最も確実にその価値を証明します。より丈夫な鋼や長時間の作業の場合は、切断が簡単で速いため、炭化タングステンの先端の鋼を使用することをお勧めします。特定の操作におけるカッターの形状、直径、深さも重要です。.

カッターを選択する際に考慮すべき要素

▪カッター材質: カッターを構成する材料は、基本的な操作には HSS が使用され、工具の保護が必要な特定の材料には TCT カッターが使用されるようなものでなければなりません。.
▪次元の詳細: カッターは、作業に応じて利用可能な直径と切断深さを選択することで寸法精度を維持しながら、適切なサイズにする必要があります。.
▪互換性: シャンクサイズと設計が機器と互換性があり、誤用や損傷を防ぐため、カッターが磁気ドリルで使用されるかどうかを確認してください。.
▪手続き要件: 特定の材料および操作構造のための切断の選択をしてください。これは、鉄、非鉄、または任意の複合材料の操作にすることができます。.
▪動作抵抗: 高品質のカッターは効率が高く、交換が必要になるまでに長持ちするため、品質カッターに投資することをお勧めします。.

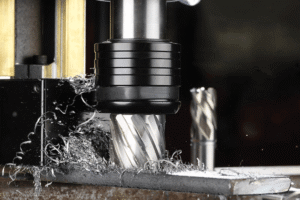

環状カッターとその用途を理解する

環状カッターは、金属やその他の物体に穴を開けるために作られています。ねじれドリルは、回転しながら材料を切断します。ただし、環状カッターの場合はそうではありません。環状カッターは、ワークピースのコア部分を無傷のままにして、ワークピースの上で一度だけ回転させる必要があります。切断力を軽減するため、特に非常に丈夫で研磨性のある金属の穴あけに関して潤滑剤を節約できます。これらのタイプの工具は、建設作業だけでなく、鋼や金属の製造、製造業でも使用されます。環状カッターには基本的にさまざまなサイズと種類の材料があるため、鋼、アルミニウム、さらには鋳鉄を含むさまざまな種類の金属の切断に役立ちます。.

高速鋼対超硬カッター

キーパラメータ	高速鋼(HSS)	超硬カッター
耐久性	高い	Very High
切断速度	中程度	高速
耐熱性	中程度	優れ
硬度	中	スーペリア
コスト	ロウ	高い
研ぎ能力	簡単	挑戦的
材料適性	一般目的	より硬い金属
効率	良い	最適
長寿	中程度	拡張

高速鋼製カッターは、手頃な価格と研ぎやすさのため、研磨性が低く、軽量な材料で使用される傾向があります。一方、超硬カッターは、非常に高い精度と厳しい公差を必要とする高性能および高耐久用途向けの堅牢なソリューションであるため、硬質材料に適しており、そのような工具の寿命を延ばすのに役立ちます。.

適切な磁気ドリルを選択するにはどうすればよいですか?

適切なタイプの磁気機械を選択できるようにするには、以下に説明する主要な側面を考慮する必要があります:

6 つの重要な選択要素

材料と厚さ: どのような種類の材料と、穴あけされる材料の厚さに注目してください。ドリルが材料の種類に合わせて十分な出力と速度を調整していることを確認してください。.
ドリル容量: ドリルを取り扱うことができる最大または最小の直径と深さを確認してくださいこれらの特性を実行すべき作業の必要性に合わせます。.
磁気パワー: 磁石の強度を考慮して、作業中、特に垂直面および頭上面で磁石が適切に所定の位置に保持されるかどうかを評価します。.
携帯性と寸法: ボール盤を複数回使用し、頻繁に移動する必要がある場合は、より小型のコンパクトなドリルを選択することが適切です。.
動作モード: 最も好ましいタイプの機械を理解してください。場所のアクセスの可用性に応じて、電気式、空気圧式、またはバッテリー式が動作します。.
対応アクセサリ: チャック、冷却アダプターなどの必要な付属品が見つかるかどうかを確認してください。ドリルに適したタイプであることを確認してください。.

磁気切断機のメンテナンスのヒント

定期的なクリーニング

各操作の後に機械を洗浄する必要があります。これにより、潜在的な汚染を避けるために、金属または非金属粒子の効果的な洗浄が促進されます。.

機構検査

刃、ドリル、ガイドの切断など、デバイスの部品に損傷や摩耗がないか時々検査することをお勧めします。リスクを回避し、精度を向上させるために、広範囲に損傷した要素を交換する必要があります。.

適切な潤滑

ベアリングや駆動システムなどのグリースを必要とする部品は、摩耗の影響を最小限に抑え、悪影響を防ぐために適切なオイルで処理する必要があります。.

マグネットケア

物体に付着する能力を強化し、付着した破片や腐食を取り除くには、磁気表面を洗浄することが重要です。磁場の劣化も評価します。.

電気検査

電源ケーブル、ソケット、または接続されたワイヤに切り傷や摩耗がないことを確認してください。電気システムが機能しないと、安全上の懸念として損傷が生じる可能性があります。.

メーカーの指示に従ってください

何よりも、サービス頻度、洗浄剤、およびデバイスの機能のその他の側面に関して、メーカーの指示に従ってください。.

よくある質問frequently Asked Questions

1.How to Choose a Magnetic Material Cutting Machine?

選択は4 つの側面に分けられました: 材料、精度、性能、価格機械加工する材料の種類を知っています硬くて壊れやすいNdFeB希土類磁石ですか、それとも柔軟な結合磁石ですか生産率が高速で自動化された機器への投資を正当化するのか、それとも小規模な手動生産で処理できるのかを検討してください最後に、初期資金の流出と、工具、磨耗、交換、修理にかかる費用を含む機械の継続的な操作の両方を計算します。.

2.さまざまな種類の磁性材料を切断するための代替手段は何ですか?

いくつかの方法が利用可能です:

ダイヤモンドワイヤーソーイング: 焼結ネオジム (NdFeB) 、サマリウムコバルト (SmCo) 、硬質フェライトとよく合いますこれらは、破壊と消磁による損傷を制限する低温プロセスです。.
研磨砥石車: 磁気ブロックから余分な材料を除去する際に使用されます。このツールには、複雑さが少ない形状が最適です。.
レーザー加工: 金属シートは、本質的に薄いか柔らかいか、またはポリマー結合磁石の場合、通常この方法で処理されます。硬くて密度の高い焼結磁石の場合は避けてください。.
研磨ウォータージェット切断: より厚い適用範囲が広い磁石を含む多くの材料を、切ることができます。 cold切断です従ってより遅く、堅い材料のためのより少なく正確。.

3.精度要求度は機械の選択に影響を与えますか?

これは要求される精度のレベルに依存します平行面の確保や円筒形磁気ブロックの無駄の最小化など、高精度を必要とする方には、ダイヤモンドワイヤーソーが最も適切なツールですそれを使用すると、いくつかの形状を0.1mmの縁石で切り取ることができ、その結果、最高の材料保持が得られます材料の粗切断のように、それほど厳しくない要件の場合は、公差の広い単純な形状、より安価な砥石を使用します。.

4.熱損傷の防止がより重要な場合?

永久磁石の加工に使用される機器は、磁性が失われるため、過度の熱にさらされるべきではありません。これは、キュリー温度が低い希土類磁石に特に関係します。鋸引きに関しては、ダイヤモンドワイヤーソーが最適です。この機器は、生成される熱が最小限であり、冷却剤を使用して効果的に制御されるため、「コールドカッティング」を使用します。このような材料に熱切断であるレーザー切断を使用することはお勧めできません。.

5.なぜ生産量は打抜き機の選択に影響を与えますか?

大規模な反復切断作業を見越して、自動化と速度の 2 つの要素が考慮されます。切断には高度なレーザー切断機が使用されます。生産量が少ない場合、または作業にカスタマイズが必要な場合は、手動または半自動制御を備えたグラインダー、または小型のワイヤーソーに投資する方が役立つ場合があります。.

6.主な費用と維持要因は何ですか?

技術が異なればコスト構造も異なります:

ダイヤモンドワイヤーソー: 消耗品は定期的に交換する必要があるダイヤモンドワイヤーです。適切な張力と冷却システムのメンテナンスが必要です。.
研磨グラインダー: 研削砥石は摩耗し、再ドレッシングや交換が必要になります。部品が重いため、操作には費用がかかります。.
レーザー切断: 工具の摩耗はありません; ただし、光学系、ガスシステム、レーザー対策の洗浄を考慮する必要があります。主な費用はエネルギーと補助ガスです。.
ウォータージェット切断: ガーネットは消費され、ポンプ部品は摩耗し(ピストンとノズル)、大量の水と電力が使用されます。複雑な高圧システムによりメンテナンスの必要性が高まります。.
