مع التطوير المستمر لأجهزة GaN، والأجهزة الإلكترونية الضوئية، وتطبيقات الركيزة لأشباه الموصلات، تتحرك ركائز الياقوت بسرعة نحو أحجام أكبر، واستخدام أعلى للمواد، واتساق أكبر. عندما يظل العائد قابلاً للمقارنة، يمكن لبلورات الياقوت الأكبر حجمًا تحسين استخدام المواد وتعزيز كفاءة التكلفة الإجمالية لتصنيع الأجهزة النهائية.

واليوم، تتحول الصناعة تدريجيًا من الركائز التقليدية صغيرة الحجم إلى المواصفات الأكبر مثل الرقائق مقاس 8 بوصات و12 بوصة. ونتيجة لذلك، أصبحت القدرة على معالجة ركائز الياقوت كبيرة الحجم احتياطيًا تقنيًا مهمًا لمصنعي المواد وشركات معالجة الركيزة.

ومع ذلك، فإن ترقية حجم الركيزة لا يقتصر فقط على جعل البلورة أكبر.“ بالنسبة لسبائك الياقوت مقاس 12 بوصة، فإن الصلابة العالية والهشاشة القوية والأبعاد الكبيرة للمادة تزيد بشكل كبير من صعوبة التحكم في الضغط والتحكم في الضرر والتشوه التحكم أثناء القطع. من السبائك غير المنتظمة إلى رقائق الركيزة القياسية، يجب أن تمر المعالجة الأمامية من خلال قص السبائك والتشكيل الأسطواني والتقطيع متعدد الأسلاك. تؤثر كل عملية بشكل مباشر على العائد النهائي بالإضافة إلى تكلفة الطحن والتلميع اللاحقة.

في مرحلة الاقتصاص، يجب مراعاة كفاءة القطع وسلامة الفراغات لتجنب تقطيع الحواف وإهدار المواد. في مرحلة التشكيل، يجب التحكم في الاستدارة والمحورية وجودة الحافة لإنشاء مرجع هندسي مستقر للتقطيع اللاحق. في مرحلة التقطيع، يتم تحديد اتساق السُمك وTTV والصفحة الملتوية ومظهر السطح بشكل مباشر. بالنسبة للمواصفات كبيرة الحجم مثل الياقوت مقاس 12 بوصة، فإن مجرد القدرة على قطع المادة لم يعد كافيًا. يكمن التحدي الحقيقي للعملية في تحقيق قطع مستقر ودقيق ومنخفض الضرر ومتسق للغاية بمرور الوقت.

حل Donghe: سلك حلقة منسق، وسلك واحد، وقطع أسلاك متعددة لمعالجة الواجهة الأمامية

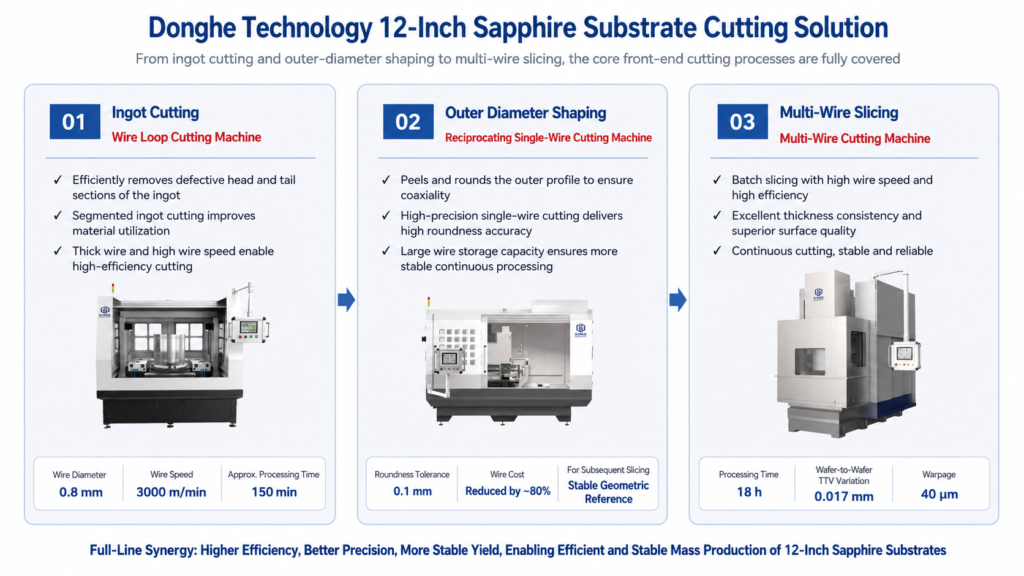

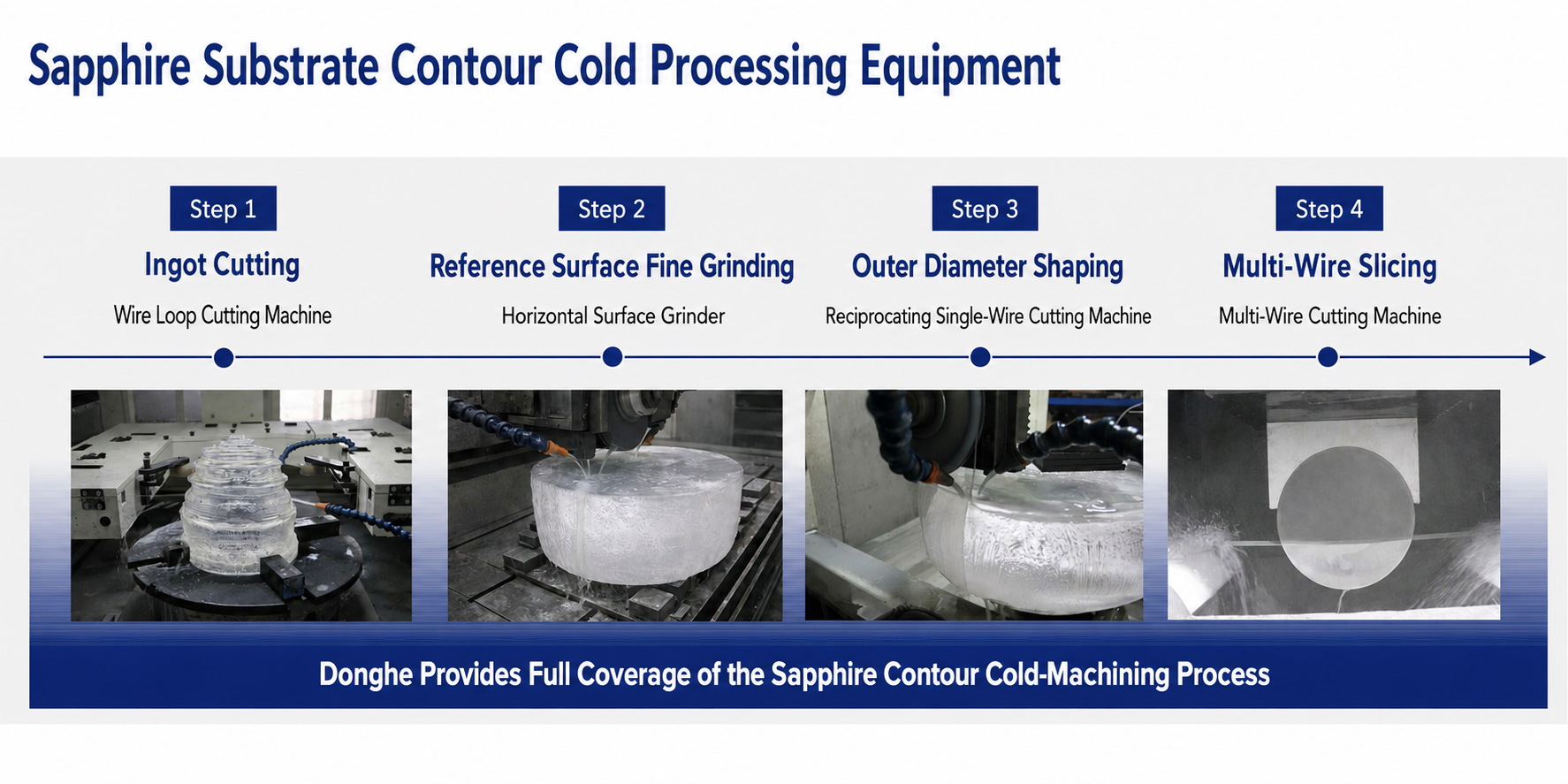

ولمواجهة التحدي المتمثل في تحقيق التوازن بين الكفاءة والدقة والاتساق في معالجة الركيزة الياقوتية مقاس 12 بوصة، توفر تقنية Donghe حلاً كاملاً لقطع الأسلاك الماسية يغطي العمليات الأمامية الأساسية. يتبع الحل مسار عملية اقتصاص “ingot وتشكيل أسطواني وتشذيب متعدد الأسلاك، وتدفق مع آلات قطع الأسلاك الحلقية، وآلات قطع الأسلاك المفردة الترددية، وآلات قطع الأسلاك المتعددة التي تم تكوينها على التوالي لتوصيل كل مرحلة معالجة.

بالمقارنة مع نموذج معالجة المعدات الفردية، تركز تقنية Donghe بشكل أكبر على تكامل الخطوط المنسقة. تُستخدم آلة قطع الأسلاك الحلقية لزراعة السبائك بكفاءة، مما يحسن كفاءة القطع للسبائك كبيرة الحجم. تُستخدم آلة قطع الأسلاك المفردة الترددية لتشكيل أسطواني عالي الدقة، مما ينشئ مرجعًا هندسيًا مستقرًا للتقطيع اللاحق. تُستخدم آلة القطع متعددة الأسلاك لتقطيع الرقاقات المجمعة، مما يضمن اتساق السُمك وجودة السطح واستقرار المعالجة.

الخطوة 1: قص السبائك لقطع المواد بكفاءة باستخدام آلة قطع الأسلاك الحلقية

بالنسبة لسبائك الياقوت مقاس 12 بوصة، وهي كبيرة الحجم وعالية الصلابة ويصعب قطعها، تعتمد تقنية Donghe آلة قطع الأسلاك الماسية ذات الحلقة الأفقية من أجل الاقتصاص الفعال. تُستخدم هذه العملية بشكل أساسي لإزالة أجزاء الرأس والذيل المعيبة من السبيكة، وتجزئة السبيكة بالكامل، وتوفير أساس فارغ ثابت للتشكيل والتقطيع اللاحق.

بالمقارنة مع قطع الأسلاك المفردة الترددية التقليدية، يوفر قطع الأسلاك الحلقية مزايا قطر السلك الأكبر وسرعة السلك الأعلى وكفاءة القطع الأعلى، مما يجعله أكثر ملاءمة للزراعة السريعة لسبائك الياقوت كبيرة الحجم. وفقًا لبيانات Donghe التي تم التحقق منها، في زراعة سبائك الياقوت مقاس 12 بوصة، يمكن أن تصل سرعة السلك إلى 3000 م/دقيقة، مع وقت معالجة يبلغ حوالي 150 دقيقة. بالمقارنة مع وقت المعالجة الذي يبلغ حوالي 400 دقيقة لمحلول السلك الفردي الترددي، يمكن أن يؤدي ذلك إلى تقصير دورة المعالجة الأمامية بشكل كبير.

الخطوة 2: التشكيل الأسطواني 1 إنشاء مرجع عالي الدقة مع قطع سلك واحد متبادل

بعد قص السبيكة، يحدد التشكيل الأسطواني المرجع الهندسي للتقطيع اللاحق متعدد الأسلاك. إذا كانت سبيكة الياقوت لا تحتوي على استدارة كافية أو محورية غير مستقرة، فلن يؤدي ذلك إلى زيادة ضغط عمليات الطحن اللاحقة فحسب، بل سيؤثر أيضًا على توحيد القوة واستقرار الدفعة أثناء التقطيع.

تتميز آلة قطع الأسلاك الماسية الترددية من Donghe Technology بقطع سلك واحد عالي الدقة، وسعة تخزين كبيرة للأسلاك، والتحكم الدقيق في التوتر. يمكنها تحقيق إزالة جلد سبيكة الياقوت، والقطع الأسطواني، والتحكم في الاستدارة، والمعالجة المستمرة. في تطبيق تشكيل سبائك الياقوت Φ370 × 150 مم، يمكن لمحلول السلك الفردي الترددي من Donghe التحكم في تحمل الاستدارة في حدود 0.1 مم. وفي الوقت نفسه، يتم تقليل تكلفة الأسلاك بشكل كبير مقارنة بقطع الأسلاك الحلقية، مما يوفر أساسًا أسطوانيًا أكثر استقرارًا واقتصادية للتقطيع اللاحق متعدد الأسلاك مقاس 12 بوصة.

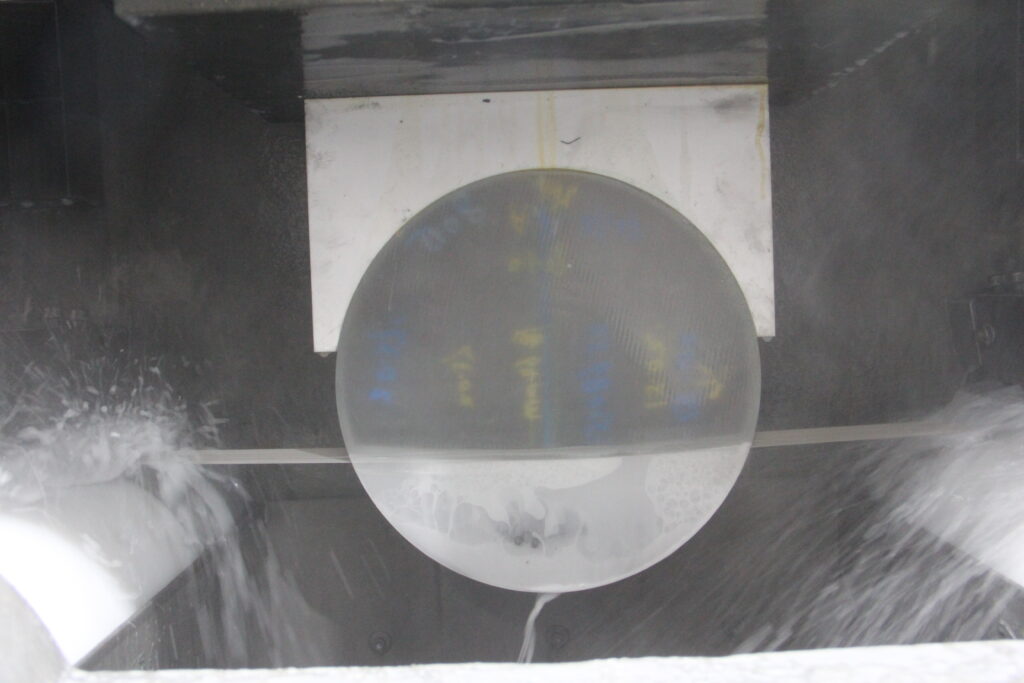

الخطوة 3: تقطيع الأسلاك المتعددة 1 معالجة الدفعات المستقرة للركائز مقاس 12 بوصة

تعتمد القيمة النهائية لركائز الياقوت مقاس 12 بوصة إلى حد كبير على عملية التقطيع متعددة الأسلاك. يجب ألا تضمن هذه المرحلة كفاءة القطع فحسب، بل يجب أيضًا التحكم في اتساق السُمك وTTV والصفحة الملتوية وجودة السطح وإنتاجية الدفعة.

تعتمد آلة القطع متعددة الأسلاك من Donghe Technology على نظام شبكة سلكية مستقر، وقدرة معالجة الأسلاك عالية السرعة، وأداء القطع المستمر لتحقيق تقطيع متسق للغاية لسبائك الياقوت مقاس 12 بوصة. وفقًا لبيانات Donghe التي تم التحقق منها، فإن وقت المعالجة لتقطيع الياقوت 9305 هو 18 ساعة، مع تفاوت سمك يبلغ 1.25 +0.025 مم، وتغير TTV لنفس الرقاقة يبلغ 0.017 مم، وصفحة ملتوية تبلغ 40 ميكرومتر. يلبي مظهر الرقاقة المتطلبات بما في ذلك عدم وجود علامات سلكية مرئية أو ملمس سطحي غير متساوٍ، وعدم تقطيع الحواف، وعدم التشقق. توضح هذه النتائج قدرة المعالجة المستقرة للمعدات في تقطيع الياقوت كبير الحجم.

بدءًا من اختيار المعدات وحتى تقديم العملية، ودعم ترقية قطع الياقوت مقاس 12 بوصة

من خلال المطابقة المشتركة للمعدات وتكنولوجيا العمليات، توفر تقنية Donghe حلاً منهجيًا لمعالجة ركيزة الياقوت مقاس 12 بوصة، وترقية العملية من “cuttable” إلى “قطع مستقر ودقيق وفعال.” بدءًا من قص السبائك والتشكيل الأسطواني إلى 12- تشكل تقطيع الأسلاك المتعددة بوصة، وآلة قطع الأسلاك الحلقية، وآلة قطع الأسلاك المفردة الترددية، وآلة القطع متعددة الأسلاك مجموعة منتجات كاملة، مما يوفر دعمًا أكثر كفاءة واستقرارًا وتصنيعًا للقطع الأمامي لمعالجة ركيزة الياقوت كبيرة الحجم.

بالنسبة لمصنعي المواد وشركات معالجة الركيزة والمؤسسات البحثية التي تخطط أو تتوسع في ركائز الياقوت مقاس 8 بوصات و12 بوصة، لا يمكن لتقنية Donghe توفير دعم اختيار المعدات فحسب، بل أيضًا التحقق من القطع التجريبي وتحسين العمليات وتخصيص المعدات والتكليف التدريب والدعم الفني المستمر بناءً على خصائص المواد لكل عميل وأهداف المعالجة ومتطلبات خط الإنتاج.

بدءًا من المعدات ذات الآلة الواحدة وحتى التنسيق المتكامل للخط، ومن التحقق من العملية إلى تقديم الدُفعات، تلتزم Donghe Technology بالعمل مع المزيد من مؤسسات ركيزة الياقوت لتعزيز ترقية معالجة المواد الصلبة والهشة كبيرة الحجم، مما يتيح قطع ركيزة الياقوت مقاس 12 بوصة لتصبح أكثر قابلية للتحقيق حقًا وأكثر دقة واستقرارًا وأكثر كفاءة.
