Wafer-Slicing vs. Wafer-Dicing: Prozess, Ausrüstung und wann jeweils verwendet werden

Aktualisiert im Juni 2026. Bewertet vom technischen Team von Shanghai Donghe Science and Technology Co., Ltd

Die Phrase Wafer-Slicing vs. Wafer-Dicing Klingt nach der Wahl zwischen zwei konkurrierenden Schneidmethoden Ist es nicht Wafer-Slicing vs Wafer-Dicing ist wirklich eine Frage über zwei aufeinanderfolgende Produktionsstufen, nicht zwei konkurrierende Werkzeuge Schneiden und Würfen sind zwei verschiedene Arbeiten, die an entgegengesetzten Enden des Lebens eines Wafers ausgeführt werden: Das Schneiden verwandelt einen kristallinen Barren gleich zu Beginn in blanke Wafer, und das Würfeln schneidet einen fertigen, schaltungstragenden Wafer ganz am Ende in einzelne Matrizen durcheinander bringt die beiden Käufer dazu, Maschinen zu vergleichen, die nie Alternativen waren, und zu ignorieren, wo ihre realen Material - und Kostenverluste passieren.

Slicing vs. Würfeln auf einen Blick

Wenn du dich nur an eines erinnerst, dann merke dir die Bestellung Ein Wafer ist Aufgeschnitten Einmal, kurz vor Beginn seines Lebens, und Gewürfelt Einmal, gegen Ende Dazwischen wird geläppt, poliert, gedopt, mit Schaltungen gemustert, oft auch ausgedünnt Also wenn jemand fragt, ob Slicing oder Dicing “besser” ist, dann ist die ehrliche Antwort, dass die Frage zwei Stufen durcheinander bringt, die nie um den gleichen Job konkurrieren.

Wir schlagen vor, dies The Slice-Then-Dice Timeline zu nennen, weil ein Barren einmal in der Vorderbühne geschnitten wird, dann werden viele fertige Wafer einmal in der Hinterbühne gewürfelt, und Fab-Führer der Universität Beschreiben Sie die gleiche Front-to-Back-Sequenz, während wir jeden Prozess oder jede Ausrüstung, die Sie recherchieren, auf die entsprechende Hälfte der 9-Punkt-Slice-vs-Dice-Matrix “passen” lassen möchten, unten.

Wafer-Schneiden, erklärt: Wafer vergessen

Wafer-Slicing-Frontend-Verfahren, das einen gewachsenen kristallinen Barren in dünne, flache Wafer verwandelt Heute wird es fast vollständig mit einer Diamantsäge durchgeführt, bei der ein Stahldraht Diamant-Schleifmittel über Hunderte von parallelen Führungen wickelt „den ganzen Barren in einem einzigen Durchgang in Waf schneidet.

Ältere Aufschlämmungs- und Innendurchmesser-Klingenmethoden werden weitgehend ausgemustert, und das Problem, das sie verursachten, war Abfall: Eine Klinge mit Innendurchmesser konnte 200300 µm Silizium pro Schnitt wegwerfen, während ein moderner Diamantdraht Krims auf etwa 5070 µm verkanten konnte Mikrometer Futtermaterial auf jedem Wafer gespeichert.

Die Schnittqualität wird anhand der Schnittbreite, der Gesamtdickenschwankung (TTV), des Bugs und der Verformung sowie der Beschädigung des Untergrunds beurteilt. Diese legen die Decke für alles flussabwärts fest: Ein Wafer, der sich mit hohem TTV von der Drahtsäge löst, kann nicht flach poliert werden, ohne zusätzliches Material zu entfernen, und tiefe Sägeschadenskappen, wie dünn er später geschliffen werden kann. Laut Diamantdraht-Schneidstudien schneidet das Halten von TTV unter etwa 10 µm den Schaft, den ein Polierer entfernen muss, scharf ab. Als Hersteller von Mehrdrahtsägen für Silizium, SiC und Saphir sehen wir dies aus erster Hand: Kunden, die mehr Wafer pro Kilogramm Ausgangsmaterial jagen, gewinnen oder verlieren auf Drahtschere, lange bevor der Wafer jemals ein Würfeltool erreicht.

Kerf-Verlust ist nicht trivial Front-End-Studien zum Diamantdrahtschneiden existieren genau deshalb, weil das Silizium in umgewandelt wurde Schnittfugen machen einen großen Teil des Ausgangsmaterials aus Dass Fabs versuchen zu recyceln Bei monokristallinen Barren ist jedes vom Drahtkerf abrasierte Mikrometer Silizium, das anstelle von Aufschlämmung zu einem verkaufbaren Wafer wird Hier beginnt die Waferverarbeitung: Ein einzelner Wafer muss sich flach genug von der Säge lösen für fortgeschrittene Halbleiterarbeiten Standard-Siliziumwafer versorgen den größten Teil der Halbleiterindustrie, und dieser Front-End-Prozess in der Halbleiterproduktion ist ein kritischer Prozess für die gesamte Halbleiterprozesskette, von dem der spätere Ätzprozess und das Würfen abhängen Für einen tieferen Blick auf das Material selbst siehe unseren Leitfaden zu Siliziumwafermaterial.

Wafer-Würfeln, erklärt: Wafer to Die

Wafer-Dicing, auch Die-Singulation genannt, ist der Back-End-D-Prozess, der einen fertigen, schaltungstragenden Wafer in einzelne Matrizen schneidet. Dieser Wafer-Dicing-Prozess läuft erst, nachdem der Wafer vollständig gemustert ist.

Bis ein Wafer beim Würfen bereits irgendwo zwischen einigen hundert und weit über 100.000 Stempeln auf einem 300 mm Wafer von bis zu ~77 µm Dicke erreicht, die jeweils durch eine schmale Spur getrennt sind, die Straße oder Schreiberlinie, die über die Jahre geschrumpft ist, von etwa 100 µm auf nur noch 2040 µm bei dichten Konstruktionen schnitt Dicing diese Straßen ab, ohne die aktiven Kreisläufe auf beiden Seiten zu zerschneiden.

Wenn beim Schneiden ein einziges Werkzeug verwendet wird, bietet das Würfeln vier konkurrierende Werkzeugfamilien: die mechanische Würfelsäge, das Laserwürfeln, das Plasmawürfeln und das Stealth-Würfeln. Der Wafer wird auf einem Klebe-Würfelband montiert, das über einen Würfelrahmen gespannt ist, sodass die Matrizen während und nach dem Schnitt stehen bleiben, und UV-Freisetzungsband wird für empfindliche Substrate verwendet, da es nach dem Aushärten sauber loslässt. Gesangsang Wenn der Wert eines Wafers endgültig entriegelt oder zerstört wird, stirbt das Splitterriss ab. Hier ist das Problem echtes Geld: Ein einzelner Crack-Chip auf einem 100.000-Düsen-Wafer ist Schrott, und die Wahl der falschen Würfmethode vervielfacht diesen Verlust.

Jede Würfeltechnik ist eine mechanische Würfelsäge, auf der Diamant-Würfelblätter laufen, ein Laser-Würfelverfahren oder ein Plasmaschrittverfahren und eine bestimmte Würfelmethode, die an das Gerät und seinen Halbleiter angepasst ist. Gießereien wiegen Würfeln, Würfelherausforderungen, die ein bestimmtes Würfelsystem liefert, und viele lagern Wafer-Würfeldienste aus, anstatt Präzisionswafer-Würfeln im eigenen Haus auszuführen. Würfeln ist der Prozess, der einen Wafer schließlich in viele Halbleiterbauelemente verwandelt. Um zu sehen, wo Würfeln im größeren Fluss liegt, lesen Sie unsere Übersicht über den Wafer-Wurf Halbleiterfertigungsverfahren.

Die 8 Unterschiede, die tatsächlich wichtig sind

Die acht Dimensionen findest du auf der a-glance-Tabelle, aber hier noch ein kurzer Überblick, warum du vielleicht jeweils anders kaufst Nummer eins: Zwei völlig unterschiedliche Produkte vergleichen, eine Würfelsäge mit einer Drahtsäge “auf Preis kaufen”, wenn sie den Job nicht kann dann kann sie es einfach nicht, es gibt nicht einmal eine Chance auf einen Vergleich zwischen zwei nicht verwandten Werkzeugen, man kann ja keine Drahtsäge herstellen, die wird nie einen gemusterten Wafer einsingen, und eine Würfelsäge wird nie einen Barren in Wafer verwandeln.

Was Geld antreibt, ist der Schnittbreitenterm und die Ertragseinheit der Schnittbreitenterm und die Ertragseinheit. Beim Schneiden steht Kerf im Verhältnis zum Barren und wird in Wafern pro Barren ausgewertet. Beim Würfeln wird Kerf in Bezug auf bewertet Straße und die Bewertung erfolgt mit guten Matrizen pro Wafer. Die Kombination der beiden Modelle zur Darstellung der Kosten führt dazu, dass Käufer sich auf den kostengünstigen Teil des Zyklus fixieren und den Kostümierungsprozess außer Acht lassen. Das Risiko ist real, da die beiden Stufen unterschiedliche Fragen beantworten, sodass vergleichbar aussehende Zitate nie eine Trennung waren auch in sichtbar USPTO-Speicherungen zur kombinierten Laser- und Ätzsingulation.

Vier verglichene Würfelmethoden: Klinge, Laser, Plasma, Tarnung

(Typischerweise werden Drei-Wege-Würfeln in vielen Ratgebern erwähnt In Wirklichkeit vier-wenn Stealth enthalten ist-haben unterschiedliche Stärken in Bezug auf Kenf, Würfelleistung, Geschwindigkeit, Stempelstärke etc. Diese Seite listet die vier: Vier-Methoden-Singulation Scorecard. Vergleich über Kerf, Würfelleistung, Stempelstärke usw)

Was sind die drei Haupttypen von Singulationswürfeln?

Es gibt drei Haupttypen im herkömmlichen Sinne: mechanisches Klingenwürfeln (Sägen), Laserwürfeln und Plasmawürfeln Ein viertes, Stealth-Würfeln, verwendet einen Infrarotlaser, der im Inneren des Wafers fokussiert ist und heute Mainstream ist Klingenwürfeln mahlt die Straße, Laser leuchtet sie ab, Plasma ätzt jede Straße auf einmal, und Tarnung bildet einen vergrabenen Riss, den das Band dann auseinanderreißt.

Diese Stealth-Stärkezahl ist immer ein Schocker. Wenn man Äpfel mit Äpfeln vergleicht, so die von Experten überprüften Tests, Mit Stealth-Düsen von 60 µm erreichte die Bruchfestigkeit von 1 kgf, die höchste von allen untersuchten Methoden, die mit 5 kgf gemessen wurde. Das ist wichtig, denn der Ausfall von dünnen Spänen ist fast immer die Back-End-Belastung und nicht eine Folge des Würfelns.

“Im Vergleich zum Laserschneiden ist das Würfeln mit der Klinge immer noch ein wichtiger Prozess mit ausgezeichneter Seitenwandqualität und relativ geringen Kosten, die Methode sollte dem Material und der Dicke der Matrize folgen, nicht der Mode”

Kerf, Straßenbreite und Materialverlust: Wohin das Geld fließt

Beide Stufen werfen Material als Schnittfuge weg, aber die Ökonomie lebt an verschiedenen Orten. Beim Schneiden geht Schnittfuge als Ausgangsstoff Silizium verloren; Beim Würfen frisst Schnittfuge in die Straßenbreite, die mehr Würfel hätte aufnehmen können. Wir nennen die zweiseitige Ansicht Die Kerf-zu-Straße-Kostenmatrix: Front-End-Kerf wird in Wafern pro Barren bezahlt, Back-End-Kerf wird in Matrizen pro Wafer bezahlt.

Nun der kontraintuitive TeilDie Thin-Die-Inversion. Klingenwürfeln sieht am billigsten aus, weil die Ausrüstung am kostengünstigsten zu kaufen ist Aber unter etwa 100 µm Matrizendicke kehrt sich das Bild um: Dünne Matrizen sind zerbrechlich, und Klingensplitter und Rissantrieb führen zu einem Verlust, der die Ausrüstung spart. Auf ultradünnen Wafern, Die Laserablation läuft etwa 6,3 ̄F schneller als das Blattwürfeln (Minuten gegenüber etwa 25 Minuten pro Wafer) unter Beibehaltung stärkerer Matrizenkanten Die “günstige” Methode wird zur teuren, sobald verschrottete Matrizen gezählt werden.

Abstimmungsprozess auf Material: Silizium, SiC, Saphir und Glas

Und natürlich gibt es Materialien, für die die Dicke allein jedoch an und für sich kein bestimmender Faktor ist; die besondere Anforderungen an Materialhärte und Brucheigenschaften haben Standard-Siliziumarbeiten, aber Materialien, die erheblich schwieriger sind, also; härter, zäher, spröder wie Siliziumkarbid, Saphir oder sogar Galliumnitrid; wird beim Schneiden durch inkompatible Maschinen deutlich anfälliger für Absplitterungen oder Brüche sein.

Für unsere eigene Arbeit mit Siliziumkarbid oder Saphir; Wir stellen oft fest, dass Kunden die Leistung unserer Werkzeuge möglicherweise auch nicht ausreichend nutzen, indem sie sie mit so geringer Geschwindigkeit schneiden; sie führen unbeabsichtigt zu kostspieligen Problemen in späteren Verarbeitungsphasen; wie Überpolieren oder sogar Beschädigungen an Kanten, die sich letztendlich auf das Würfeln der Wafer selbst auswirken; siehe unseren Artikel bezüglich Siliziumkarbid-Schleifmittel; oder eines unserer Spezialwerkzeuge, wie z SiC-Waferschneiden und Saphirwafer-Schneiden Anlagen.

Auswahl zwischen Schneiden und Würfeln: Ein Entscheidungsrahmen

Angesichts der Tatsache, dass es nun zwei sich gegenseitig ausschließende Prozesse gibt; Ihre Wahlmöglichkeiten sind auch zwei unterschiedliche Wahlmöglichkeiten. Erstens; Wie werden Sie Ihre rohen Barren in Wafer schneiden, und zweitens, wie werden Sie Ihre Wafer nach dem Schneiden singulieren (trennen)? Dieser einfache Baum kann den Denkprozess vereinfachen.

Es gibt auch eine Build-versus-Buy-Entscheidung Bringen Sie einen Prozess mit sich und bringen Sie Investitionsgüter und geschulte Bediener mit; Das Outsourcing zu einem Würfeldienst ersetzt diesen durch eine Gebühr pro Wafer. Als allgemeine Faustregel begünstigt ein stetig hohes Volumen den Besitz des Tools, während ein geringes oder variables Volumen und exotische Materialien ein Servicebüro begünstigen - zumindest bis das Volumen hoch genug ist, um den Kapitalaufwand zu rechtfertigen. Für das Schneiden, insbesondere unser Mehrdrahtsägemaschinen Für die hauseigene Hochdurchsatz-Waferproduktion ausgelegt sind.

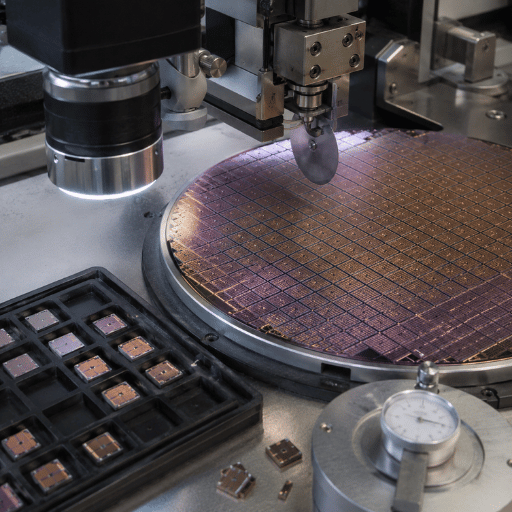

Qualitätskontrolle: Kerbverlust, Späne, TTV und Matrizenstärke

Wie erfolgt die Qualitätskontrolle und -inspektion beim Waferwürfeln?

Die Wurfqualität wird anhand der Chip-Out-Größe auf der Vorder- und Rückseite, der Bruchfestigkeit der Matrize und der Schnittplatzierungsgenauigkeit gemessen, gemessen mit optischer Messtechnik und, bei versteckten Rissen, der akustischen C-Mode-Rastermikroskopie. Das Absplittern entlang der Matrizenkante ist der vorherrschende Fehlermodus, und der Ertragsverlust beim Würfeln hängt von drei Dingen ab: Schnittfehlplatzierung, Kontamination und Absplitterung, die erfahrene Bediener bei jedem Wafer genau beobachten.

Ob Sie nun Wafer oder Dicing-Halbleiterwafer sind, die häufigsten Wafer-Cricing-Herausforderungen gehen auf den Schneidprozess selbst zurück Diese Herausforderungen beim Silizium-Wafer-Dicing und beim Cracken, beim Cracken als Säge bewegt sich der Wafer entlang jeder Straße. Machen Sie eine disziplinierte Wafer-Dricing-Technik unerlässlich, die Wahl des Blatt-Dicing oder Lasers setzt die Decke auf das Erreichbare. Bediener halten den Wafer flach und stimmen die Prozessparameter ab, um die Qualität der Waferoberfläche und die Gesamtqualität des Wafers am Stempelrand zu schützen; Dies sind die Kerntypen der Dicing-Kontrolle beim Halbleiter-Wafer-Dicing-Dicing-Dicing-Dicing-Dicing.

Im speziellen Fall des Siliziumwafer-Würfelns werden höhere Genauigkeitsgrade bei abnehmenden Matrizengrößen erforderlich sein und daher feinere Toleranzen gelten. Ebenso müssen auf der Schneidseite die Schnittgleichmäßigkeit und Präzision zusammen mit der Ebenheit (Bogen, Kette und TTV) berücksichtigt werden. In beiden Bereichen muss eine Konstante verstanden werden: Früher gemachte Schäden werden sich später nur zu höheren Kosten bemerkbar machen; Oberflächenschäden durch den Schnitt bestimmen, wie dünn ein Wafer geschliffen werden kann, ohne zu brechen, und unser Leitfaden dazu Waferverdünnung Beginnt mit geschnittener Qualität Spindel-RPMs werden normalerweise von 15.000 bis 30.000, und noch höher bei 60.000 rpm mit feinen Schnitten, aber das kann eine Vibrationsherausforderung zwischen einer glatten Schnittstraße und einem zerbrochenen Gesenk einführen.

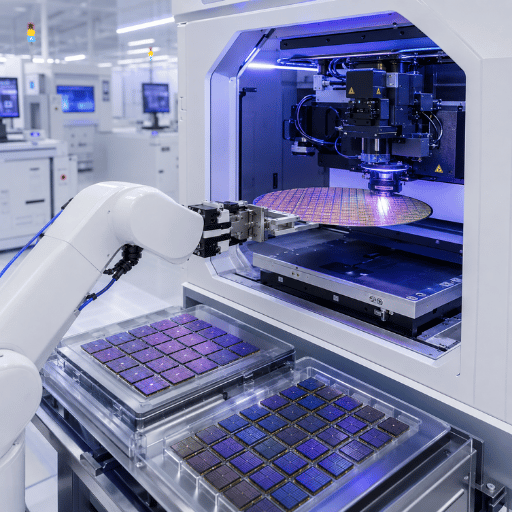

Branchenausblick: Wohin sich die Singulation entwickelt (2025 Uhr 2026)

Aber physikalisch-nicht-ökonomische Details verändern alles - die Tatsache, dass die Stäbchen immer dünner werden (weit unter 100 µm) und dass die SiC- und GaN-Volumina weiterhin in die Höhe schnellen, was sowohl das mechanische Schneiden als auch das mechanische Schneiden bestraft. Daher tendiert die Back-End-Singulation zunehmend zu Zero-Kerf-Methoden wie Laser- oder Stealth-Technologie - wie es sogar Plasma ist; Beim Front-End-Schneiden mit den Schneidtechniken werden Diamantdrähte immer feiner, um die Nutzung wertvoller Rohstoffe zu maximieren.

Die praktische Lektion für Käufer ist: Hören Sie auf, alle Linien im Jahr 2026 zu behandeln, insbesondere diejenigen, die Geräte mit weniger als 100 µm wie Klingensägeumgebungen verarbeiten möchten - oder seien Sie bereit, Laser- oder Tarnkappenfähigkeiten darin aufzunehmen!

Wenn man sich anschaut, wo der Aufwand liegt, sind es hybride Ströme, die Ansätze kombinieren. Aktuelle Einreichungen zeigen Backside Stealth Laser-Dicing und Laser-plus-ätz-sequenzen zur steigerung der stanzbruchfestigkeit nur als hintergrundinformationen, market-beobachter prognostizieren, dass ausrüstungswachstum von nur mittleren einstelligen ziffern bis Anfang 2030, also nicht die primäre metrik im vergleich zu einer methodenverschiebung von jeder schlagzeile marktgrößenzahl, wenn sie ihre kapazitätserweiterung für 2026 planen, wählen sie würfelwerkzeuge auf ihrem dünnsten stempel und schneidedrähte auf ihrer engsten schnittspezifikation Das risiko für käufer ist standardmäßig mit dem klingenwürfeln, weil es vertraut ist, selbst wenn dünne sic-und gan-arbeiten bereits weitergegangen sind.

Häufig gestellte Fragen

Kurz gesagt, Schneiden und Würfeln sind keine konkurrierenden Methoden, sondern zwei aufeinanderfolgende Stufen desselben Wafers: Eine Diamantdrahtsäge schneidet den Barren am vorderen Ende in blanke Wafer, und ein Säge-, Laser-, Plasma- oder Tarnkappenwerkzeug würfelt den fertigen Wafer am hinteren Ende in einzelne Matrizen. Ordnen Sie jede Maschine an ihre eigene Stufe an und passen Sie die Würfelmethode an Ihre Matrizendicke und Ihr Material an.
